Системы автоматизации чугунных и стальных котлов

Системы автоматизации чугунных и стальных котлов

В настоящее время взамен устаревших систем автоматики (средств приборов автоматики) боксарского ПО "Промприбор" разработаны новые системы автоматизации чугунных и стальных котлов под названием КСУ1 (комплект средств управления).

КСУ-1. Указанная автоматика настоящее время серийно выпускает заводом "Староруссприбор" (г. Старая Русса) и применяется в водогрейных одногорелочных котлах типа чугунных (Минск-1, Газ-S и др.), работающих на газообразном и жидком топливе, тепловой мощностью 0,5-3 МВт. Система автоматики обеспечивает пуск и останов котлов; аварийную защиту; позиционное регулирование основных технологических параметров: температуру воды на выходе из котла аварийную светозвуковую, предупредительную и рабочую световую сигнализацию.

Для котлов на газообразном топливе автоматика выпускается следующих модификаций: КСУ-1-Г-1, КСУ-1- Г-2-для газа низкого давления; КСУ-1-Г-3- для газа среднего давления. Регулируемые технологические параметры обеспечиваются воздействием автоматики на расход топлива и подачу воздуха. Потребляемая мощность системы автоматизации чугунных и стальных котлов не более 150 Вт. Габаритные размеры комплекта КСУ- 1: 620.910.395 мм. Масса не более 70 кг. Цена комплекта: 2530-2965 руб.

КСУ-3. Для тех же отопительных котлов разработана система автоматики КСУ-3, отличающаяся от КСУ-1 пропорционально интегральным (ПИ) (вместо позиционного) регулированием основных технологических параметров. Потребляемая мощность КСУ-3 не более 300 Вт. Габаритные размеры оборудования: шкаф регулирования - 620-910-395 мм; шкаф силовой (ШС) - 660-460-310 мм. масса шкафов: ШР-70 кг; ШС-30 кг. Цена: 4607-5567 руб. Завод-изготовитель -"Староруссприбор" (г. Старая Русса).

КСУ-З-Т. Для котлов типа "Универсал-6М" тепловой мощностью 0,5-3,0 Гкал/ч на твердом топливе разработана система автоматизации чугунных и стальных котлов КСУ-З-Т. КСУ-З-Т выполняет следующие функции: автоматически пускает и останавливает котел, осуществляет аварийную защиту, автоматическое и ручное управление приводом топливоподающей планки котла, а также аварийную светозвуковую, предупредительную и рабочую световую сигнализацию. Диапазон изменения периода работы привода топливоподающей планки автоматическом режиме составляет 5-15,5 мин. Дискретность изменения периода работы привода топливоподающей планки 0,5 мин. Потребляемая мощность системы автоматизации чугунных и стальных котлов не более 150 Вт. Габаритные размеры: 620-910-395 мм. Масса не более 70 кг. Завод-изготовитель "Староруссприбор" (г. Старая Русса). Системы автоматизации чугунных и стальных котлов КСУ обеспечивает также управление водоподготовительными установками производительностью до 50 т/ч КСУ-ВП.

КСУ-ВГ1 обеспечивает: пуск и остановку водоподготовительной установки, заданную последовательность регенерации фильтров и операций при регенерации фильтрующей загрузки, позиционное управление уровнем исходной воды и раствора соли, рабочую световую и предупредительную светозвуковую сигнализацию. Система автоматики КСУ-ВГ1 обеспечивает управление четырьмя фильтрами, до шести операций регенерации каждого фильтра и до шести тактов при переходе от одной операции к другой. Диапазон установки продолжительности операций регенерации от 3 до 120 мин. Автоматика обеспечивает вероятность безотказной работы любого субблока за 2000 ч - не менее 0,96. Габаритные размеры каждого из трех шкафов: 800-1470-495 мм. Масса каждого шкафа не более 170 кг. Цена -15,6 тыс. руб. Предполагаемый завод-изготовитель ЧЗЭИМ Чебоксарского ПО "Промприбор".

Диспетчеризация котельных. Диспетчеризация котельных - это система централизованного контроля за работой автоматизированных котельных без постоянного присутствия обслуживающего персонала в них, с помощью аппаратуры и каналов связи, а также организация технического обслуживания оборудования котельных, автоматики и средств диспетчеризации персоналом диспетчерского пункта. Необходимые условия диспетчеризации отопительных котельных - оснащение их автоматикой регулирования процессов горения и теплопроизводительность , обеспечение безопасности работы котлов, а также устройство автоматической подпитки системы отопления водой и автоматического включения резервных насосов и пр.

Однако диспетчеризация котельных, работающих без обслуживающего персонала, может быть осуществлена только при условии надежной работы системы автоматизации чугунных и стальных котлов котельной, а также исправности аппаратуры и диспетчерской линии связи, быстродействующей передачи на диспетчерский пункт информации о возникновении нарушений в работе оборудования котельной, своевременного устранения персоналом диспетчерского пункта неисправностей в работе оборудования и предаварийных ситуаций в котельных.

Аппаратура для диспетчеризации отопительных котельных включает в себя следующие приборы: датчики, которые воспринимают на объектах нарушения контролируемых параметров; передатчики, преобразующие полученные от датчиков сигналы в форму, удобную для передачи по каналу связи; приемники, воспринимающие сигналы, переданные по каналу связи; индикаторы-устройства, воспроизводящие принятые сигналы. Обычно датчиками являются приборы автоматики безопасности котельных, контролирующие основы технологические параметры: горение в топке, температуру воды в котле давление газа перед горелкой и пр. Передатчиками служат общие сигнальные реле и котельной или полу, комплекты телемеханической аппаратуры каналов связи.

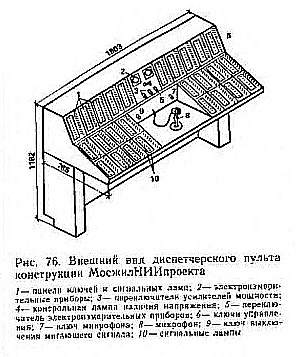

Основой аппаратуры диспетчерского пункта является пульт управления и сигнализации диспетчера (рис. 76). На пульт поступает и расшифровывается вся информация в состоянии контролируемых объектов. На лицевой панели пульта разметены сигнальные лампы, ключи кнопки управления, устройства звуковой сигнализации, переговорной связи и другие приборы. В диспетчере кроме пульта размещаются блок электропитания, выпрямители, усилители и пр. В крупных диспетчерсистемах, иногда на - пульте, размещают мнемоническую схему диспетчеризации микрорайона, на котором обозначены все объекты диспетчерского контроля с соответствующей сигнализацией. На пульт диспетчера и мнемосхему обычно на только ту информацию, которая требует от диспетчера принятии операционных мер. Сигнальные лампы на пульте и мнемосхеме имеют различный цвет соответствуют различным видам сигналов.

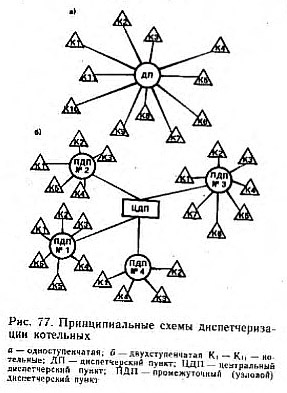

В зависимости от требований, вытекающих из местных условий, диспетчеризация котельных может быть осуществлена по одноступенчатой двухступенчатой (радиальной) схеме каждая котельная связана непосредственно с диспетчерским пунктом (ДП), который контролирует работу котельных (рис. 77). Применение такой схемы целесообразно в том случае, когда котельные удалены незначительные расстояния. По одноступенчатой схеме один обслуживает примерно 5-26 котельных. В таких системах максимальная удаленность котельных от ДП дол быть не более 1,5-2 км. Системы диспетчеризации отопительных котельных, построенные по этой схеме, наиболее просты и поэтому в настоящее время очень распространены. Их основной недостаток в том, что для каждой подключаемой к ДП котельной нужна самостоятельная линия связи.

Двухступенчатую (узловую) схему применяют тогда, когда в отдельных микрорайонах имеются небольшие группы котельных (до 10 котельных), удаленные одна от другой на значительные расстояния. В зонах расположения групп котельных организуются промежуточные (узловые) диспетчерские пункты (Г1ДП). Все ПДП соединяются, в свою очередь, с центральным диспетчерским пунктом (ЦДП). На ПДП устанавливают полукомплекты телемеханической аппаратуры уплотнения, а на ЦДП также блоки телемеханической аппаратуры, пульт управления и сигнализации диспетчера и другие вспомогательные приборы. При срабатывании автоматики безопасности и какой-либо из котельных на ПДП данного куста подается сигнал аварии, который с помощью аппаратуры телемеханики передается на 11ДП. При таком способе передачи информации для связи между пунктами достаточно одной двухпроводной линии. Применение двухступенчатой схемы диспетчеризации дает возможность сократить затраты на строительство кабельных линий связи, но требует создания ПДП и применения сложной телемеханической аппаратуры уплотнения каналов связи. Основная дежурная бригада и диспетчерская служба располагаются на ЦДП. На ПДП можно разместить часть обслуживающего персонала, закрепленного за группами котельных. Распоряжения дежурного диспетчера передаются на ПДП но телефону. При наличии транспортных средств весь персонал диспетчерской службы может быть сосредоточен на ЦДП. Двухступенчатая схема иногда используется при диспетчеризации котельных. Компактно расположенных только в одном микрорайоне, когда по планировке и застройке территории, насыщенности подземными коммуникациями исключается возможность прокладки кабельных линий от ДП к каждой котельной.

Основным критерием для выбора принципиальных схем диспетчеризации должно быть обеспечение технико-экономической эффективности внедрения диспетчеризации и нормальных сроков окупаемости дополнительных капитальных затрат на диспетчеризацию. Правильная организация работы линейного персонала на объектах и своевременная ликвидации предаварийных состояний возможны только при наличии оперативной связи их с дежурным персоналом ДП. Система диспетчеризации должна предусматривать служебную телефонную связь (по каналам телесигнализации или по специально выделенным линиям) между дежурным диспетчером и котельными. Помимо местной телефонной связи на ДП должна быть городская телефонная связь.
