Стальные котлы

Основное преимущество стальных котлов перед чугунными - хорошая ремонтоспособность. При выходе из строя стальную секцию можно заварить, не заменяя ее новой. Основной недостаток стальных котлов - слабая коррозионная стойкость.

Основными элементами стальных котлов также являются теплообменные поверхности: секции, топка, обмуровка, газоходы, постамент, гарнитура. При установке паросборника стальные котлы могут работать как паровые с давлением не выше 0,07 МПа (0,7 кгс/смг). Ниже рассматриваются стальные котлы, получившие наибольшее распространение в эксплуатации.

Котел КВ. Паровой котел КВ конструкции Всесоюзного научно-исследовательского института электрификации сельского хозяйства (ВИЭСХ) предназначен для подготовки (запаривания) кормов, нагрева воды н отопления сельскохозяйственных помещений.

Котел КВ - горизонтальный, жаротрубный с пучком кипятильных труб и паросборником. В передней части жаровой трубы размещена топка с колосниковой решеткой для ручного обслуживания, в которой могут сжигаться антрацит и бурые угли, торф и дрова. В задней части жаровой трубы расположены кипятильные трубы. Паросборник приварен к верхней части наружного барабана и сообщается с ним через отверстия, расположенные в верхней части барабана. Котел смонтирован на салазках и поставляется комплектно с ручным подпитывающим насосом, манометром водоуказательным стеклом, предохранительными клапанами, паровыми и продувными кранами, а также дымовой трубой.

При работе на жидком топливе (керосин, солярное масло) вместе с котлом поставляют форсунки, вентилятор с электродвигателем и пусковой электроаппаратурой, топливный бак вместимостью с ручным насосом и фильтром. Выпускают три типоразмера котла КВ, различающиеся номинальной мощностью.

Котел КВ-100 имеет в основании дымовой трубы водяной экономайзер, состоящий из двух концентрических цилиндров с кольцевыми днищами. Стальные котлы КВ-200 и КВ-300 оборудованы пароперегревателями из трубы диаметром 51 мм. Расположенной в задней части жаровой трубы.

Стальные котлы "Кивныли" водотрубного типа состоят из жаровой трубы, в которой сгорает топливо и двух газотрубных пучков. По одному пучку уходящие газы, пройдя жаровую трубу, возвращаются к передней газовой коробке, а затем по верхнем пучку направляются к выходной коробке.

Гарнитура. К гарнитуре водогрейных и паровых отопительных котлов относятся фронтальная плита, состоящая из загрузочной и зольной дверок, шиберы, колосники, колосниковые балка, отводы, тройника лазы и люки, взрывные предохранительные клапаны и каркас.

Загрузочные и зольниковые дверки снабжены запорами, а смотровые отверстия - крышкам и конструкция которых исключает самопроизвольное открывание. В газоходах за каждым котлом устанавливают дымовые заслонки.

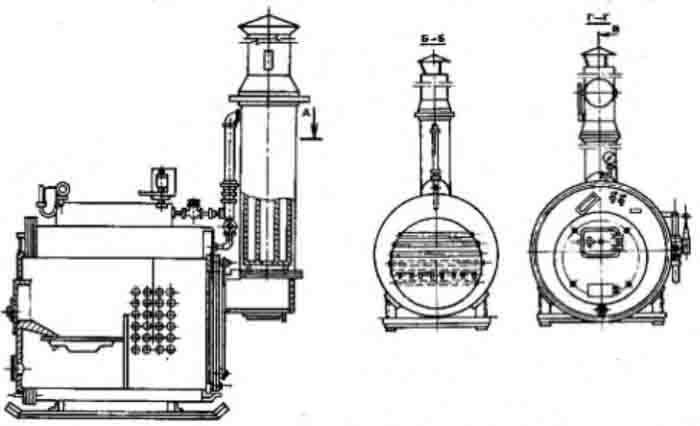

Паровой котел КВ 100

Рис. 26. Паровой котел КВ 100.

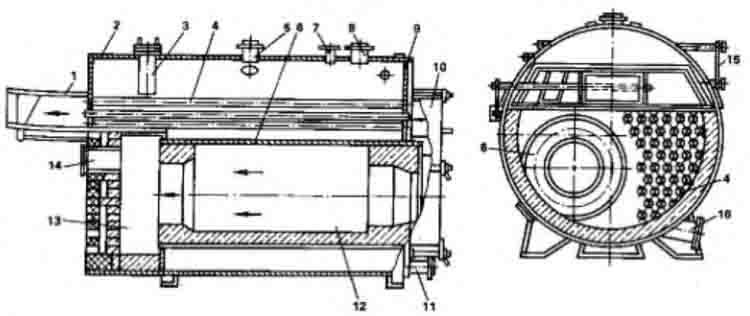

Котел Кивныли

Рис. 27. Котел "Кивныли"

В верхней части топки или газохода котлов, работающих на газообразном или жидком топливе, устанавливают взрывные клапаны, которые служат для предохранения обмуровки топки и котла от разрушения при взрыве. По конструкции они напоминают лазы в обмуровке, но их отверстия закрыты листовым асбестом. При взрыве асбестовый лист разрывается, и давление взрыва гасится. Если взрывные предохранительные клапаны представляют опасность для обслуживающего персонала, их снабжают тупиковыми гасящими отводами.

Обмуровка. Основное назначение обмуровки заключается в том, чтобы сократить тепловые потери в окружающую среду. Ее выполняют из материала, имеющего небольшую теплопроводность и обладающего достаточной механической прочностью и термической стойкостью. В процессе эксплуатации температура наружной поверхности обмуровки не должна превышать 55 °С. Одновременно обмуровка предохраняет котел от притока воздуха в топку и газоходы. Основную часть обмуровки отопительных котлов выполняют из красного кирпича.

Обмуровку выполнили с таким расчетом, чтобы при нагревании она имела возможность расширяться, поэтому нельзя делать сплошную связку (соединение) футеровки с кладкой из красного кирпича в связи с различными коэффициентами их объемного расширения. Для плотности в местах соприкосновения обмуровки с металлически частями котла укладывают листа или шнуровой асбест. Снаружи обмуровку укрепляют металлическим каркасом из проката металла. В зоне температур для поддержания футеровки устраивают из огнеупорного кирпича или видной формы.
