Расчет газоходов водогрейных котлов

Расчет газоходов водогрейных котлов

Водогрейные котлы в зависимости от организации перемещения в них воды конструируются по разным схемам. Общее для всех конструкций - однократное прямоточное перемещение воды по составляющим их элементам. Вследствие этого температура воды в водогрейных котлах не остается постоянной, а все время последовательно повышается, изменяя свое значение от минимального при входе в котел до максимального расчетного при выходе из котла.

Современное направление в компоновке водогрейных котлов сводится к сочетанию экранированных топок с конвективными трубными пакетами. Топочные экраны выполняют, как правило, в виде панелей, состоящих из ряда труб, объединенных входными н выходными коллекторами. Конвективные пакеты составляются как из вертикальных, так н из горизонтальный труб. Включение как экранных, так и конвективных поверхностей в систему циркуляции может выполняться по-разному: с подъемным, опускным c подъемно-опускным движением.

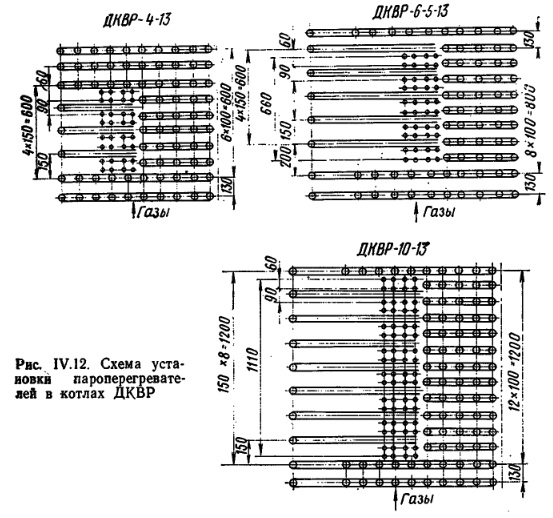

Схема установки пароперегревателей в котлах ДКВР

Рис. IV.12. Схема установки пароперегревателей в котлах ДКВР

Эксплуатация показала, что надежная работа любых контуров зависит от ряда причин. Отдельные элементы поверхностей нагрева подвергаются воздействию различных по мощности тепловых потоков, поэтому при плохом воздухоудалении и недостаточных скоростях перемещения воды в отдельных наиболее напряженных местах вода может закипать.

В панелях или пакетах, составленных из параллельно включаемых труб, вследствие того, что их гидравлическое сопротивление различно, возникают гидравлическая и тепловая разверни. Чтобы обеспечить нормальную работу водогрейных котлов, необходимо выполнять определенные условия. Тепловая и гидравлическая разверни снизятся, если в обогреваемые трубы установить дроссельные шайбы. При создании определенных скоростей движения водяных потоков обеспечивается надежное воздухоудаление.

Чтобы определить температуру воды в каждом из отдельных газоходов, уравнений (IV.23) и (IV.24) недостаточно. Количество тепла, (воспринимаемое водой в каждом отдельном газоходе, определяется по формуле

Q = Dкот (t" - t') ккал/ч (IV.46)

где Dкот - количество воды в кг/ч; t" - t' - температура воды при входе и выходе нз данного газохода (обычно одна из них предварительно определяется, а другая задается). Если изменение температуры воды по отдельным газоходам определять нет необходимости, то уравнением (IV.46) можно пренебречь и вести расчет газоходов водогрейных котлов но тем же уравнениям, как это делается при расчете паровых котлов, т. е. по (IV.23) и (IV.24), с той лишь разницей, что средняя разность температур определяется по формуле

Формула

При этом упрощении неточность в расчете получается крайне незначительной, так как разность температур между входящей выходящей водой колеблется всего лишь в пределах 25-80°С, что почти не отражается на величине ∆tcp.
