Загрязнение поверхностей нагрева

Загрязнение поверхностей нагрева

В процессе работы котла возникает загрязнение поверхностей нагрева. При условии Тгпл<1 основная часть уноса за топкой находится в твердом состоянии (Тг-температура газов, Тпл - температура плавления золы). На экранах и ширмах топки, работающей на пылевидном твердом топливе, возможны отложения шлака. Эти отложения образуются при температуре газов на выходе из топки более высокой, чем температура размягчения золы, а также в высокотемпературных зонах топки при неудовлетворительной аэродинамической организации топочного процесса в тех случаях, когда расплавленные частицы золы, не успевшие охладиться и затвердеть, набрасываются потоком газов на стенки топок и трубы экранов. Обычно шлакование начинается в промежутках между экранными трубами, а также в застойных зонах и участках топки. Если температура топочной среды в зоне образования шлаковых отложений ниже температуры начала деформации золы t, то наружный слой шлака состоит из отвердевших частиц. При повышении температуры наружный слой шлака может оплавляться, что способствует налипанию новых частиц и прогрессирующему шлакованию. При температуре окружающей среды выше точки начала жидкоплавкого состояния t3 наружный слой шлака будет оплавляться и дальнейшего его нарастания не будет, так как шлак будет стекать со стенок топки. В таком режиме работают ошипованные экраны топок с жидким шлакоудалением.

Шлакование уменьшает тепловосприятие поверхностей нагрева, расположенных в топке, и повышает температуру продуктов сгорания на выходе из топки, что может привести к нарушению нормального гидродинамического режима работы экранов и ширм. В области пароперегревателя, если температура газов ниже tu имеют место уплотненные отложения твердых частиц золы. Прочные отложения образуются при наличии в золе топлива свободной извести СаО, которая, соединяясь с SО2, образует сульфат кальция, связывающий между собой и поверхностью труб частицы золы.

В экономайзере образуются рыхлые сыпучие отложения мелких фракций золы, причем рост загрязняющего слоя сопровождается разрушением его более крупными частицами, в результате чего устанавливается динамическое равновесие и состояние загрязняющего слоя приобретает постоянный характер.

В зоне низких температур могут образовываться липкие связанные отложения. Переход от сыпучих к вязким отложениям в области низких температур, где может иметь место конденсация влаги, по-видимому, связан с тем, что в результате смачивания золы появляющейся серной кислотой образуется гипс - вещество с вяжущими свойствами.

Отложения золы на конвективных поверхностях нагрева образуются в основном на кормовых поверхностях труб, а при малых скоростях потока - и на лобовых их поверхностях. Более крупные частицы золы оседают на лобовых поверхностях, более мелкие, огибая трубы и попадая в вихревую зону, оседают на кормовых поверхностях.

Количество отложений на конвективных поверхностях нагрева зависит от скорости потока продуктов сгорания, геометрических характеристик поверхности нагрева и физических свойств золы. Число соприкосновений с трубами мелких частиц увеличивается прямо пропорционально скорости потока, а разрушающие действия крупных частиц растут пропорционально кубу этой скорости. В итоге с увеличением скорости потока динамическое равновесие между процессами оседания золы и разрушения осевшего ее слоя наступает при меньших его размерах.

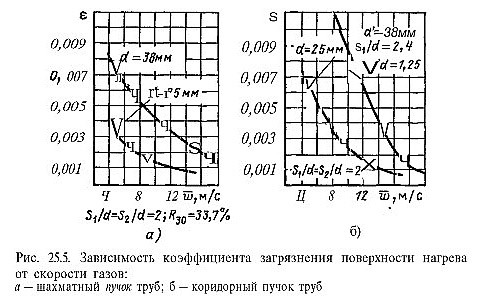

На рис. 25.5 показана зависимость коэффициента загрязнения от скорости потока. Сущестенно влияют на загрязнение поверхностей нагрева труб их диаметр, шаг между трубами, а также порядок их расположения - коридорный или шахматный. Уменьшение диаметра труб и продольного шага в трубных шахматных пучках значительно уменьшает их загрязнение поверхностей нагрева. В коридорных пучках труб загрязнение поверхностей нагрева больше, чем в шахматных.

Уменьшение размера частиц золы повышает загрязнение поверхностей нагрева конвективных поверхностей нагрева. Однако частицы с размером менее 20 мкм практически не оседают на трубах. Крупные частицы золы оказывают разрушающее влияние на слой отложений золы.

Зольность топлива не влияет на толщину загрязнений; по достижении ими определенных пределов зола больше не осаждается на загрязненных трубах. Толщина липких загрязнений в области низких температур зависит от АР и характеристик золы и прогрессирует во времени. Вследствие загрязнения конвективных поверхностей нагрева ухудшаются условия теплопередачи и возрастают их аэродинамические сопротивления. В результате повышается температура уходящих газов, увеличиваются потери q<z и расход электроэнергии на тягу. Для нормальной и надежной работы котлов необходимо поверхности нагрева поддерживать чистыми.
