Топки ТЛЗМ

Топка ТЛЗМ-0,5/2,4

Топка ТЛЗМ-0,5/2,4

Топка ТЛЗМ-0,5/2,4 механическая с движущимся ленточным колосниковым полотном заднего хода и забрасывателем.

603 900 руб.

Купить в один клик
Топка ТЛЗМ-0,8/3,0

Топка ТЛЗМ-0,8/3,0

Топка ТЛЗМ-0,8/3,0 механическая с движущимся ленточным колосниковым полотном заднего хода и забрасывателем.

808 500 руб.

Купить в один клик
Топка ТЛЗМ-2-1,87/2,4

Топка ТЛЗМ-2-1,87/2,4

Топка ТЛЗМ-2-1,87/2,4 механическая с движущимся ленточным колосниковым полотном заднего хода и забрасывателем.

1 147 300 руб.

Купить в один клик
Топка ТЛЗМ-2-1,87/3,0

Топка ТЛЗМ-2-1,87/3,0

Топка ТЛЗМ-2-1,87/3,0 механическая с движущимся ленточным колосниковым полотном заднего хода и забрасывателем.

1 159 400 руб.

Купить в один клик
Топка ТЛЗМ-2-1,87/3,5

Топка ТЛЗМ-2-1,87/3,5

Топка ТЛЗМ-2-1,87/3,5 механическая с движущимся ленточным колосниковым полотном заднего хода и забрасывателем.

1 206 700 руб.

Купить в один клик
Топка ТЛЗМ-2-1,87/4,0

Топка ТЛЗМ-2-1,87/4,0

Топка ТЛЗМ-2-1,87/4,0 механическая с движущимся ленточным колосниковым полотном заднего хода и забрасывателем.

1 349 700 руб.

Купить в один клик
Топка ТЛЗМ-2-2,7/3,0

Топка ТЛЗМ-2-2,7/3,0

Топка ТЛЗМ-2-2,7/3,0 механическая с движущимся ленточным колосниковым полотном заднего хода и забрасывателем.

1 439 900 руб.

Купить в один клик

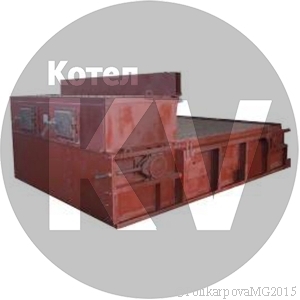

Топка ТЛЗМ-2-2,7/4,0

Топка ТЛЗМ-2-2,7/4,0

Топка ТЛЗМ-2-2,7/4,0 механическая с движущимся ленточным колосниковым полотном заднего хода и забрасывателем.

1 468 500 руб.

Купить в один клик

Топки ТЛЗМ

Механические топки ленточного типа заднего хода ТЛЗМ предназначены для сжигания твердого топлива в паровых и водогрейных котлах КВм, КЕ, ДКВР, КЕВ.

Применение топок ТЛЗМ

Механические топки ТЛЗМ применяются для работы с котлами КЕ и КВм в полностью механизированных котельных с транспортерами топливоподачи и шлакоудаления. В топках ТЛЗМ происходит непрерывный заброс топлива забрасывателем ЗП или ПМЗ на горящий движущийся слой топлива, что в сочетании с обратным движением цепной ленточной решетки обеспечивает нижнее зажигание по всей площади движущегося колосникового полотна и стабильное горение. Топки ТЛЗМ являются совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объеме.

Технические характеристики

Наименование Топка ТЛЗМ-1,87/2,4 Топка ТЛЗМ-1,8/3,0 Топка ТЛЗМ-1,87/3,5 Топка ТЛЗМ-2,7/3,0 Топка ТЛЗМ-2,7/4,0
Ширина колосникового полотна / Активная площадь полотна, мм 1870/3,3 1870/4,4 1870/5,4 2700/6,4 2700/9,1
Скорость движения полотна, м/ч 1,3...19,3
Привод решетки: редуктор,тип РГП-1 ПТБ-1200 РГП-1
Электродвигатель, тип 4ПБМ112М041МВ5
Электропривод, тип ЭПУ-1-1-3727ЕУХЛ4
Питатель ПТЛ-400/ЗП-400 ПТЛ-600/ЗП-600
Количество питателей, шт 2 2
Масса расчетная, т 10,1 11,1 10,1 12,4 14,7
Применение   КВм-3,0
КВм-4,0
Котлы производительностью выше 4,0 МВт

Принцип работы топок ТЛЗМ

Сжигание в топках ТЛЗМ полностью механизировано. Из угольного ящика уголь поступает на питатель пневмомеханического забрасывателя, который непрерывно подает топливо на вращающийся ротор. Фракции крупного размера разбрасываются по всей площади решетки, а мелкие отсеиваются в топочную часть воздухом, поступающим из пневмомеханического забрасывателя. Горение топлива на решетке происходит в тонком слое, толщина которого устанавливается в зависимости от сорта топлива и форсировки. Качественная продувка воздухом тонкого слоя служит отсутствием спекания угля и сплавления шлака, а интенсивное нижнее зажигание возможностью устойчивой работы на высоковлажных бурых углях и трудновоспламеняющихся топливах. Работа топок ТЛЗМ возможна на горячем воздухе и на холодном дутье. Для обеспечения надежного воспламенения высоковлажных бурых углей необходим подогрев воздуха, температура которого не должна превышать 250° С по условиям надежности элементов решетки. Перемещении колосникового полотна в направлении к фронту котла способствует удалению шлака с решетки. Толщина слоя шлака в топках ТЛЗМ в конце решетки поддерживается в пределах 50-100 мм.

Топки ТЛЗМ работают на топливе, которым могут служить рядовые и грохоченые каменные и бурые угли, в которых содержание мелочи 0-6 мм не превышает 60%, а максимальный размер куска 50 мм.

Конструкция топок ТЛЗМ

В топках ТЛЗМ установлено колосниковое полотно ленточного типа, которое собирается из пяти типов колосников-звеньев, скрепленные между собой поперечными штырями. Колосники ведущие ТЛЗМ являются тяговыми элементами и находятся в зацеплении со звездочками. Колосники крайние выполняют роль бокового уплотнения. Между рядами колосников ведущих находятся колосники ведомые ТЛЗМ, которые не подвергаются растяжению. Живое сечение решетки составляет 3-5%.Топка ТЛЗМ имеет колосниковое полотно, которое смонтировано на сварной раме на салазках для облегчения транспортировки.

Под верхней ветвью колосникового полотна располагается дутьевой короб, разделенный на две воздушные зоны. Подвод воздуха под решетку односторонний, с противоположной стороны расположены люки для очистки поддувала от провала. Для препятствия перетеки воздуха в топку в передней и задней частях дутьевого короба смонтированы уплотнения. Верхняя часть колосникового полотна топки ТЛЗМ перемещается по продольным шинам, расположенным под колосниками ведущими, нижняя часть полотна опирается на продольные балки. Регулирование натяжения колосникового полотна осуществляется натяжными винтами посредством перемещения ведущего вала с подшипниками. Передняя часть рамы топки ТЛЗМ закрыта предтопком, обложенным изнутри огнеупорным кирпичом. Подвесной свод выполнен из кирпичей, которые опираются на чугунные балки таврового сечения продольными пазами, а передняя и боковые стенки предтопка обмурованы прямоугольным кирпичом. Топка ТЛЗМ может изготавливаться с правым и левым расположением привода.

К топкам ТЛЗМ относятся:

Полотно колосниковое ленточное в сборе с рамой, передний и задний вал, два пневмомеханических забрасывателя ЗП-400 или ЗП-600, привод ПТБ-1200 с электродвигателем и пускорегулирующей аппаратурой, предтопок, клапан, метизы (в том числе фундаментные болты), запасные части по ведомости ЗИП, фасонные огнеупорные материалы.

Котельный завод производит котлы с ТЛЗМ мощностью 3, 3,5 и 4 МВт.

Чтобы купить топки ТЛЗМ, колосники ТЛЗМ и запасные части воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону 8-800-700-21-13.
