Усовершенствование тепловых схем котельных и повышение эффективности их работы

Усовершенствование тепловых схем котельных и повышение эффективности их работы

В проектах источников теплоснабжения применяется усовершенствование тепловых схем котельных и повышение эффективности их работы, направленные на экономию тепловой и электрической энергии и на более надежную работу оборудования за счет сравнительно небольших усложнений тепловых схем.

На рис. 5.19 показаны четыре варианта схемы циркуляции воды для теплоносителей собственных нужд котельной. В настоящее время циркуляция воды в водогрейных котельных осуществляется в основном по схеме рис. 5.19,а, реже - по схеме рис, 5.19,б. Усовершенствование тепловых схем котельных и повышение эффективности их работы обладает определенными недостатками. Так, в схеме рис. 5.19,а циркуляция греющей воды для собственных нужд обеспечивается сетевым насосом, развивающим напор, значительно больший, чем гидравлическое сопротивление контура, что приводит к неоправданному завышению расхода электрической энергии на привод сетевых насосов. Особо большие перерасходы имеют место в котельных для открытых систем теплоснабжения.

В схеме рис. 5.19,б циркуляция греющей воды организована с помощью рециркуляционного насоса, который развивает сравнительно небольшой напор. Основным недостатком такой схемы следует считать вынужденную тепловую и гидравлическую зависимость двух процессов - теплоснабжения потребителей собственных нужд и рециркуляции.

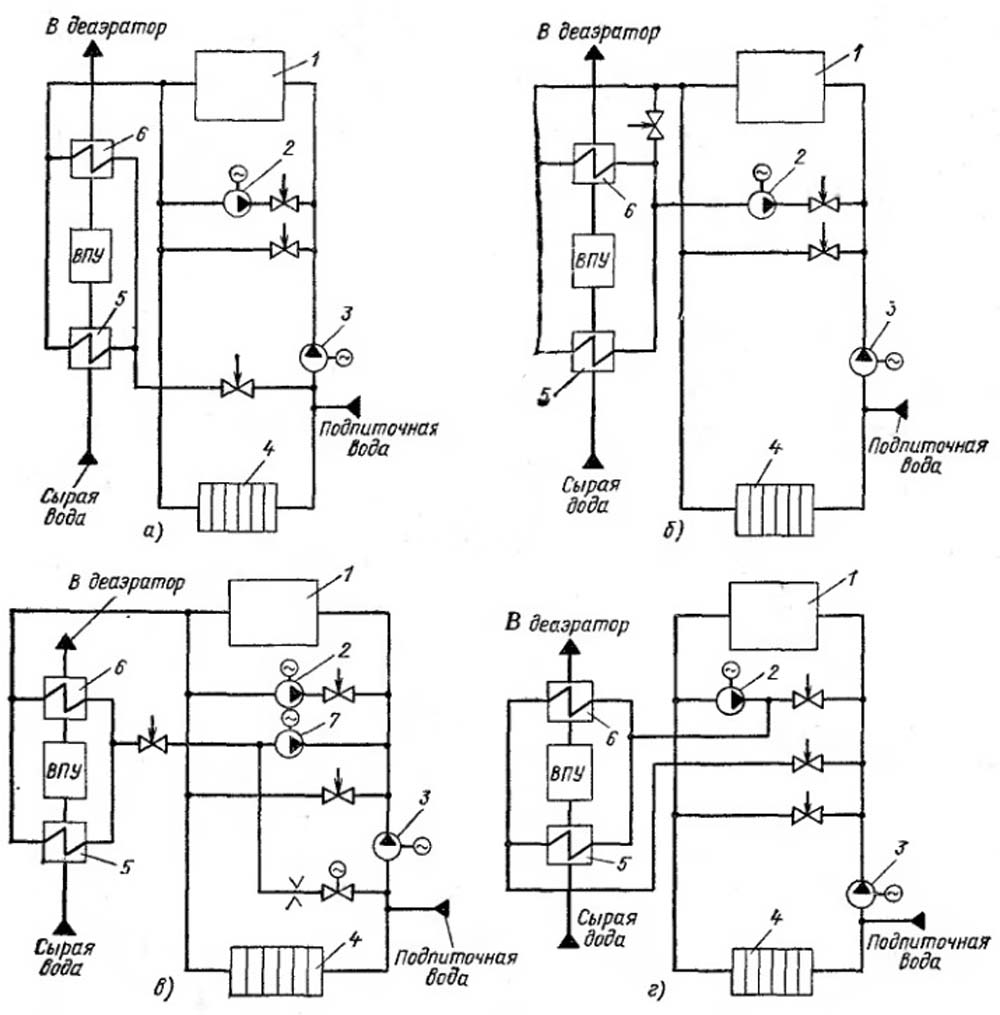

Рис. 5.19. Схемы циркуляции греющей воды собственных нужд котельной с водогрейными котлами.

1 - котел водогрейный; 2 - насос рециркуляционный; 3 - насос сетевой; 4 - потребитель тепла; 5 - подогреватель сырой воды; 6 - подогреватель химически очищенной воды; 7 - насос собственных нужд.

В новых типовых и индивидуальных проектах котельных с водогрейными котлами применяется усовершенствование тепловых схем котельных и повышение эффективности их работы подачи греющей воды для подогрева сырой и химически очищенной воды, показанные на рис. 5.19,(в,г).

В схеме рис. 5.19,в предусмотрено усовершенствование тепловых схем котельных и повышение эффективности их работы и перекачка греющей воды собственных нужд после подогревателей в линию обратной сетевой воды перед котлом специальным циркуляционным насосом с малой производительностью и с малым напором. Вместо установки резервного насоса предусматривается шунтирующая линия, на которой устанавливается дроссельная шайба для выравнивания гидравлических сопротивлений. Эта линия присоединяется к линии обратной сетевой воды до сетевого насоса. Задвижка с электроприводом сблокирована с циркуляционным насосом собственных нужд и автоматически открывается при аварийном останове насоса.

В схеме рис. 5.19,г циркуляцию греющей воды собственных нужд обеспечивает рециркуляционный насос. Оба потока - рециркуляционная вода и греющая вода протекают параллельно, что значительно облегчает самостоятельную регулировку обоих процессов и уменьшает требуемый напор рециркуляционных насосов. Для уменьшения расходов греющей воды или пара на собственные нужды котельной в тепловых схемах предусматривается подогрев сырой и химически очищенной воды в контактных теплообменных аппаратах с активной насадкой (§ 5.7).
