Газопроводы котельных

Городские газопроводы котельных бывают низкого давления до 0,005 МПа (0,05 кг/см2), среднего давления 0,005-0,3 МПа (0,05 до 3 кг/см2) и газопроводы котельных высокого давления 0,3-1,2 МПа (3-12 кг/см2). Отопительные котельные присоединяют к газовым сетям среднего давления. Только небольшие котельные с расходом газа не более 250 м/ч питаются газом низкого давления.

В помещениях всех отопительных котельных разрешается прокладка газопроводов низкого и среднего давления. В котельных, расположенных в отдельно стоящих зданиях, разрешается прокладка газопроводов низкого и среднего давления "Котельные установки. Нормы проектирования", "Правила безопасности в газовом хозяйстве Госгортехнадзора, "Правила технической эксплуатации котельных жилищно-коммунального хозяйства" МЖКХ и др.

Газопроводы котельных должны либо делиться непосредственно в помещение где располагаются котлы, либо смежное с ним помещение при условий соединения их открытым проемов.

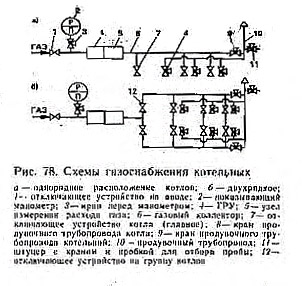

На вводе газопровода (рис.78) внутри котельной, в доступном обслуживания месте, устанавливая запорные устройства-краны или задвижку для отключения всей котельной в случае ремонта или аварий также при остановке ее на длительное время. При проведении ремонтных работ или консервации котельной, а также в периоды межотопительными сезонами на вводе, в котельную за отключающим устройством (по ходу газа) устанавливают заглушку. Если в котельной размещено большое количество котлов, то рекомендуется устанавливать отключающее устройство на ответвлениях газового коллектора к группам котлов, что позволяет осуществлять ремонтные работы без остановки всей котельной. Обычно запорным устройством на вводе считаются задвижка или кран перед регулятором или счетчиком. Кран перед манометром, установленным на вводе газопровода, при работе котельной должен быть открыт постоянно.

На ответвлении от газового коллектора котельной к каждому котлу устанавливают главное отключающее устройство, а перед каждой горелкой рабочее отключающее устройство. За отключающим устройством котла располагают исполнительный механизм автоматики безопасности (отсечной клапан), который прекращает подачу газа ко всем горелкам котла: при недопустимом отклонении давления газа от заданного; угасания пламени каждой из основных горелок; нарушении тяги и прекращении поступления воздуха. К наиболее удаленному от ввода участку газового коллектора присоединяют продувочный трубопровод диаметром не менее 19 мм, который используют для освобождения газопроводов от воздуха перед пуском котельной и для вытеснения газа воздухом при консервации и длительной ее остановке. Продувочные трубопроводы предусматриваются также от газопроводов каждого котла перед последним по ходу каждого котла перед последним по ходу газов отключающим устройством и должны иметь минимальное количество поворотов. Их выводят вне здания котельной на высоту не менее чем на 1 м выше карниза крыши, 8 месте, где обеспечиваются безопасные условия для рассеивания газа. Концы продувочных трубопроводов загибают либо устраивают над ними защитные зонты воизбежание попадания атмосферных осадков.

В газопроводы котельных устанавливают контрольно-измерительные приборы (КИП) для измерения давления газа и воздуха перед горелками и разрежения в топке. Приборы располагают в удобных для наблюдении за ними местах. На отводах к приборам (кроме тягомеров) устанавливают отключающие устройства .

Продувочные трубопроводы котлов и газового коллектора котельной могут быть объединены. Если в котельной имеются котлы, снабжаемые газом низкого и среднего давления, то продувочные трубопроводы этих групп котлов должны быть раздельными.

В газопроводы котельных устанавливают бесшовные и электросварные трубы. Сортамент труб, а также материалы для фасонных частей и конструкций для сооружения газопроводов выбирают в соответствии с действующими стандартами. Для включения, отключении изменения давления или направления газового потока, а также удаления газа применяется запорная или дроссельная газовая арматура.

Первая служит для герметичного отделения одной части газопровода от другой. Вторая предназначена для точного регулирования проходного сечения газопровода. Для обеспечения температурных перемещений газопроводов при изменении температуры окружающей среды устанавливают компенсаторы, которые бывают тарельчатые, линзовые и лирообразные. На подземных газопроводах наибольшее распространение получили линзовые компенсаторы. Применяются также гнутые образные компенсаторы, которые широко распространены при прокладке наружных газопроводов.
