Шахтные топки

Шахтные топки подразделяются в зависимости от расположения зеркала горения на шахтные топки с наклонным и на шахтные топки с вертикальным зеркалом горения.

Шахтные топки для дров рассчитаны на сжигание поленьев стандартной длины без присадки древесных отбросов.

Расчетные характеристики ручных колосниковых решеток под чугунными, вертикально-цилиндрическими наклонным нормальным (рис. 11:21) или сокращенным размером зеркала горения выбирают в зависимости от теплопроизводительности котла, под которым устанавливают топку. Ширину решетки для всех шахтных топок принимают на 150 мм больше стандартной длины дров. В зависимости от ширины котла и стандартной длины дров топки выполняют из одной, двух и трех отдельных шахт с промежуточными стенками не менее чем в два кирпича.

Топка с ручными поворотными колосниками

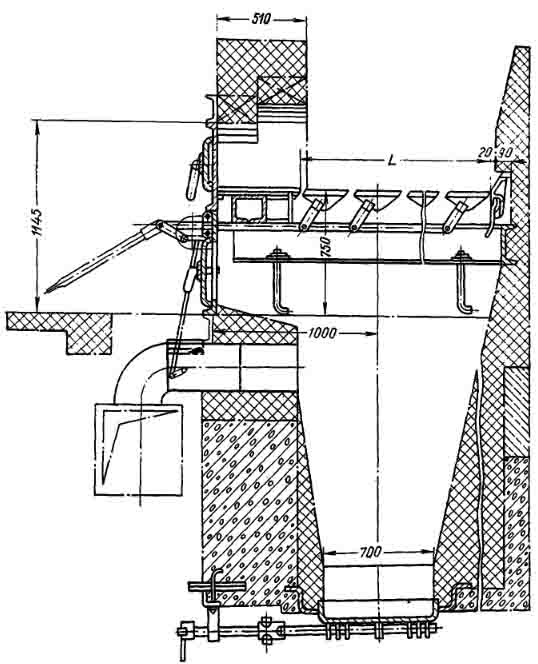

Рис. 11.20. Топка с ручными поворотными колосниками

Шахтная топка для сжигания дров с наклонным зеркалом горения

Рис. 11.21. Шахтная топка для сжигания дров с наклонным зеркалом горения.

Шахтная топка для сжигания дров с вертикальным зеркалом горения

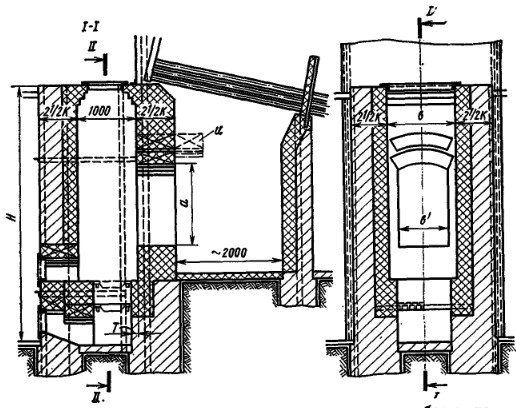

Рис. 11.22. Шахтная топка для сжигания дров с вертикальным зеркалом горения

Каждая зона имеет самостоятельные дверцы для обслуживания. Стандартная длина зеркала горения для нормальной топки составляет l=3000 мм, а для сокращенной l = 2400 мм. брусчатых колосников, а в нижней - из одною ряда горизонтальных брусчатых колосников. Опорные балки колосников охлаждаются водопроводной водой. (Пространство под колосниками разделено двумя междузонными перегородками на три зоны.

Шахтные топки с вертикальным зеркалом горения (рис. 11.22) имеют лишь один ряд горизонтальных брусчатых колосников, высоту расположения которых от нижнего уровня газового окна берут в зависимости от влажности дров в пределах 500-800 мм и доводят от 1000 мм при очень сырых и некоторых дровах. Зеркалом горения считается площадь газового окна. Причем высота а, чтобы предотвратить выпадение не полностью сгоревшего топлива из слоя, не должна превышать 1400 мм; ширина должна быть на 150 мм меньше длины сжигаемых дров. При необходимости понижения прямого излучения топку перекрывают сводом и, размеры которого устанавливают в процессе эксплуатации. Ширину всех шахтных топок в соответствии с длиной поленьев принимают 900, 1150 и 1650 мм.

Шахтные толки с наклонным зеркалом горения для сжигания торфа отличаются от подобных топок для сжигания дров по существу, лишь вторым дополнительным рядом горизонтальных колосников, расположенных ниже первого (верхнего) ряда на 200-300 мм. Этот ряд колосников служит для выжига кокса из шлака, сбрасываемого на него во время шуровки сверху. Содержание мелочи (до 25 мм) не должно превышать 20%. При присадке фрезерного торфа требуется соответствующее изменение топки.

Топку шириной более 2250 мм перегораживают промежуточной стенкой толщиной не менее чем в два кирпича. Как наклонные, так и горизонтальные колосники - брусчато-волнистые. Воду к охлаждающим балкам подводят снизу, а при двух шахтах - с двух сторон топки. Длина зеркала горения для нормальной топки составляет l = 3000 мм, для сокращенной - l = 2600 мм. Ширина шахтных топок для торфа может быть принята от 900 (далее кратным 100 ) до 2200 мм.

К шахтным топкам, хотя и несколько условно, может быть отнесена и скоростная топка системы В. В. Померанцева (рис. 11.23), предназначенная для сжигания древесных отходов (главным образом щепы). Топку присоединяют к топливному рукаву 1 и выполняют в виде небольшой шахты, ограниченной с боков вертикальными кирпичными стенками, со стороны фронта наклонной стенкой 2 с пережимом вертикального слоя, а с четвертой стороны, обращенной к котлу, зажимной (решеткой из труб 3 с приваренными к ним шипами. Эти трубы являются одновременно и трубами фронтового экрана. Зажимная решетка удерживает слой в вертикальной плоскости; размеры зеркала горения подсчитывают как произведение высоты, считая ее от пода до пережима, на ширину топки (включая загораживающие трубы).

Особенность топки заключается в том, что топливо сжигается в зажатом слое, через который продувается горячий воздух под напором не менее 150 мм вод. ст., поступающий через отверстие 4. Процесс горения протекает при весьма больших тепловых напряжениях зеркала горения (отсюда и название топки - скоростная).

Для дожигания вынесенных из слоя горящих частиц и продуктов неполного сгорания предусматривают подачу вторичного воздуха 5 в количестве 20-30%. Температуру подаваемого воздуха можно доводить до 250°С. Мощность топки изменяется главным образом за счет ее ширины.

Топка для сжигания древесных отходов конструкции В. В. Померанцева

Рис. 11.23. Топка для сжигания древесных отходов конструкции В. В. Померанцева.
