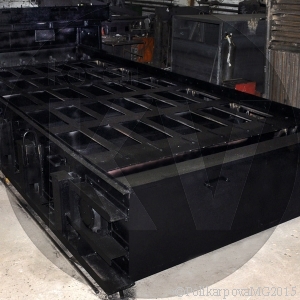

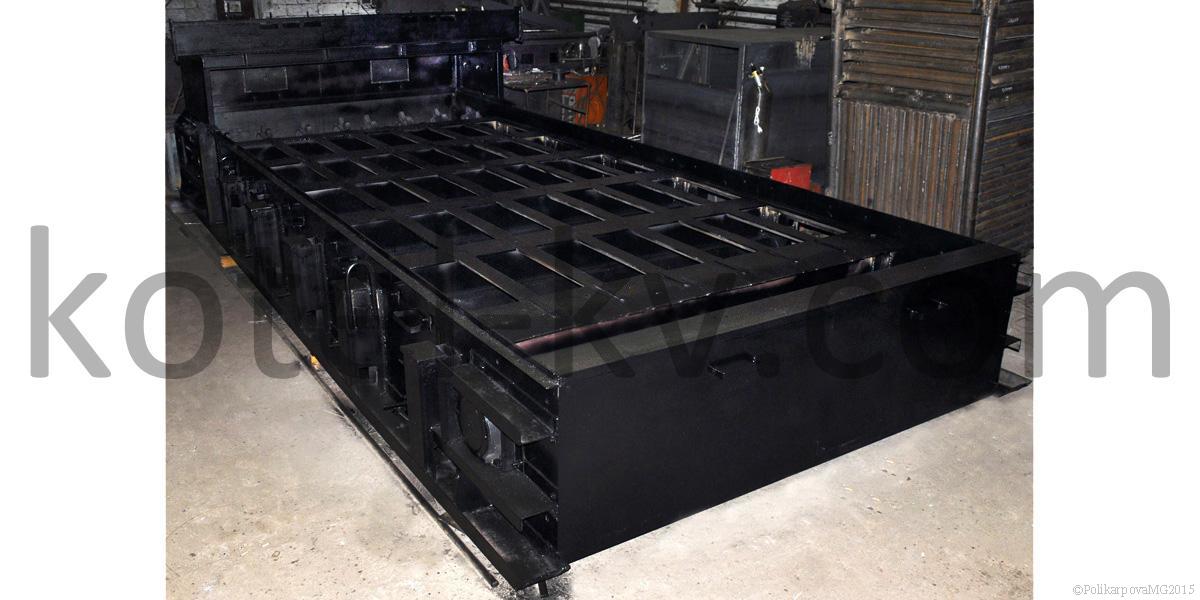

Топка ТЧЗМ

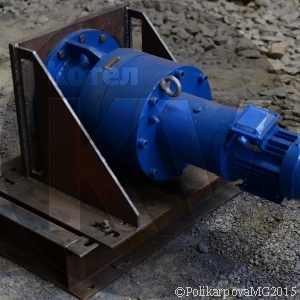

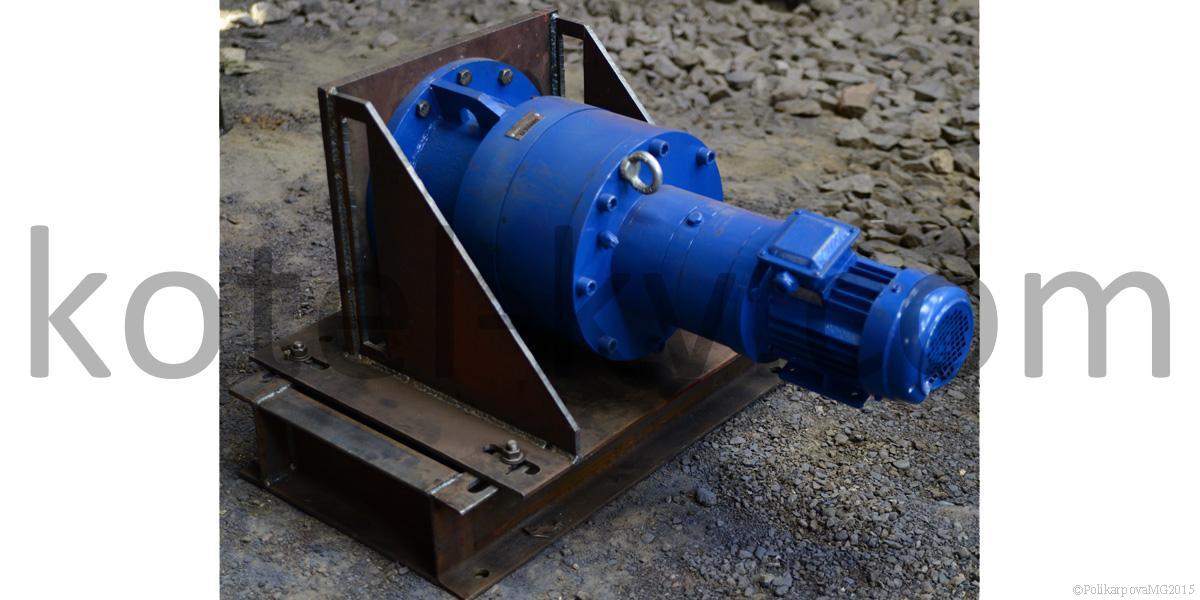

Привод механической топки
Топки ТЧЗМ
Механическая топка ТЧЗМ предназначена для установки на водогрейных котлах типа КВ-ТС теплопроизводительностью 11,6; 23,2; 34,8 МВт (10, 20, 30 Гкал/ч) и паровых котлах типа Е-25-14Р (КЕ-25-14С). Также топка ТЧЗМ используются в промышленных печах.
Принцип работы топки ТЧЗМ
Топливо на колосниковое полотно топки ТЧЗМ подается двумя пневмомеханическими забрасывателями ЗП-600. Забрасыватели ЗП-600 состоят из привода питателя, пластинчатого питателя, забрасывающего механизма ротационного типа, каскадно-лоткового угольного ящика. Ротор забрасывателя вращается через клиноременную передачу от электродвигателя. От изменения числа оборотов ротора и угла наклона регулирующей плиты зависит дальность заброса топлива. Пластинчатый питатель приводится в движение от вала ротора через клиноременную передачу и импульсный вариатор, соединенный с ведущим валом питателя цепной передачей. Регулирование скорости движения пластинчатой цепи влияет на подачу топлива в топку.
Процесс сжигания в топках ТЧЗМ полностью механизирован. Из угольного ящика уголь поступает на питатель пневмомеханического забрасывателя, который непрерывно подает топливо на вращающийся ротор. Фракции крупного рзмера разбрасываются по всей площади решетки, а мелкие отсеиваются в топочную часть воздухом, поступающим из пневмомеханического забрасывателя. Горение топлива на решетке происходит в тонком слое, толщина которого устанавливается в зависимости от сорта топлива и форсировки (топливом служат грохоченные и рядовые каменные и бурые угли, где содержание мелочи 0-6 мм в дробленом топливе не должно превышать 60%, а максимальный размер куска - 50 мм.). Качественная продувка воздухом тонкого слоя служит отсутствием спекания угля и сплавления шлака, а интенсивное нижнее зажигание возможностью устойчивой работы на высоковлажных бурых углях и трудновоспламеняющихся топливах. Механическая топка ТЧЗМ может работать на горячем воздухе и на холодном дутье. Для обеспечения надежного воспламенения высоковлажных бурых углей необходим подогрев воздуха, температура которого не должна превышать 250° С по условиям надежности элементов решетки. Перемещении колосникового полотна в направлении к фронту котла способствует удалению шлака с решетки. Топка ТЧЗМ имеет толщину слоя шлака в конце решетки, поддерживается в пределах 50-100 мм.
Технические характеристики
| Наименование | Топка ТЧЗМ-2,7/4,0 | Топка ТЧЗМ-2,7/5,6 | Топка ТЧЗМ-2,7/6,5 | Топка ТЧЗМ-2,7/8,0 |
| Размер колосниковой решетки, мм, ширина, длина | 2700/4000 | 2700/5600 | 2700/6500 | 2700/8000 |
| Активная площадь колосникового полотна, м | 9,1 | 13,4 | 15,2 | 19,9 |
| Скорость движения полотна колосниковой решетки, м/ч | 13,3...19,3 | |||
| Привод полотна колосниковой решетки, тип | РГП-1 или ПТБ-1200 | |||
| Мощность привода полотна колосниковой решетки, кВт | 1 | |||
| Привод транспортера, тип | Мотор-редуктор МР-390-28-4А9L6-ЦТ2 | Мотор-редуктор ЗМП-50-28-495-110-43 | Мотор-редуктор МР-390-28-4А-9L6-ЦТ2 | Мотор-редуктор МР-390-28-4А- 9L6-ЦТ2 |
| Мощность привода транспортера, кВт | 1,6 | 2,2 | 2,2 | 2,2 |
| Питатель топитва, тип | ПТЛ-600/ЗП-600 | |||
| Масса расчетная, т | 23,4/24,1 | 17780 | 25,0/25,6 | 33400 |
Топка ТЧЗМ имеет следующую комплектацию:
Полотно колосниковое (не собранное), рама, предтопок, вал задний, вал передний, фронт, комплект чугунных деталей, рольганг направляющий, привод ПТБ-1200 (редуктор) с электродвигателем 2,2 кВт, 1500 об/мин и частотным преобразователем, два питателя топлива ПТЛ-600 (ЗП-600М2) (в комплекте с угольным ящиком, шкивами, ремнями, электродвигателем 1,1 кВт, 1000 об/мин), мотор-редуктор 1МПЗ 2-50-18-111-2-380 УЗ, составные и монтажные детали топки.
Котельный завод производит котлы с ТЧЗМ мощностью 3, 3,5 и 4 МВт. Чтобы купить топки ТЧЗМ, колосники ТЧЗМ и запасные части воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону 8-800-700-21-13.
