Водогрейный твердотопливный котел 700 КВт (0,7МВт) на естественной тяге применяется в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Устанавливается в стационарных производственных и отопительных котельных, а также в блочных модульных котельных МКУ и БМК. Отапливаемая площадь котлов 7000 м², отапливаемый объем 21000 м³.

Котел 700 КВт работает на естественной тяге. Воздух для сжигания топлива подается в топочную камеру при помощи вентилятора. Вид сжигаемого топлива каменный и бурый уголь, дрова.

Водогрейный котел 700 КВт на твердом топливе на естественной тяге поставляется в комплекте с вентилятором поддува, КИП, запорной арматурой, предохранительными устройствами и регулятором тяги и дутья. По желанию заказчика котел может быть укомплектован, насосами, теплообменниками, щитом управления, дымовой трубой и системой газоходов.

Основные характеристики котла 700 КВт на естественной тяге

• высокий КПД - до 80%;
• минимальный расход топлива - 107 кг/ч условного топлива;
• котел 700 кВт работает без дымососа;
• компактные размеры - котлы могут удобно размещаться в очень малой котельной ячейке;
• котлы просты в монтаже и удобны в эксплуатации;
• маневренны - быстро выходят на мощность (2-4 часа), благодаря оптимальной гидравлической схеме;
• работают в диапазоне нагрузок 30-115%, что важно в осенне-весенний период и в особо холодные зимние дни;
• не требователен к качеству подпиточной воды т.к. имеют скоростную, многоходовую гидравлическую схему;
• цена на котел 700 КВт на естественной тяге низкая по сравнению с импортными и многими отечественными аналогами.

Конструкция котла

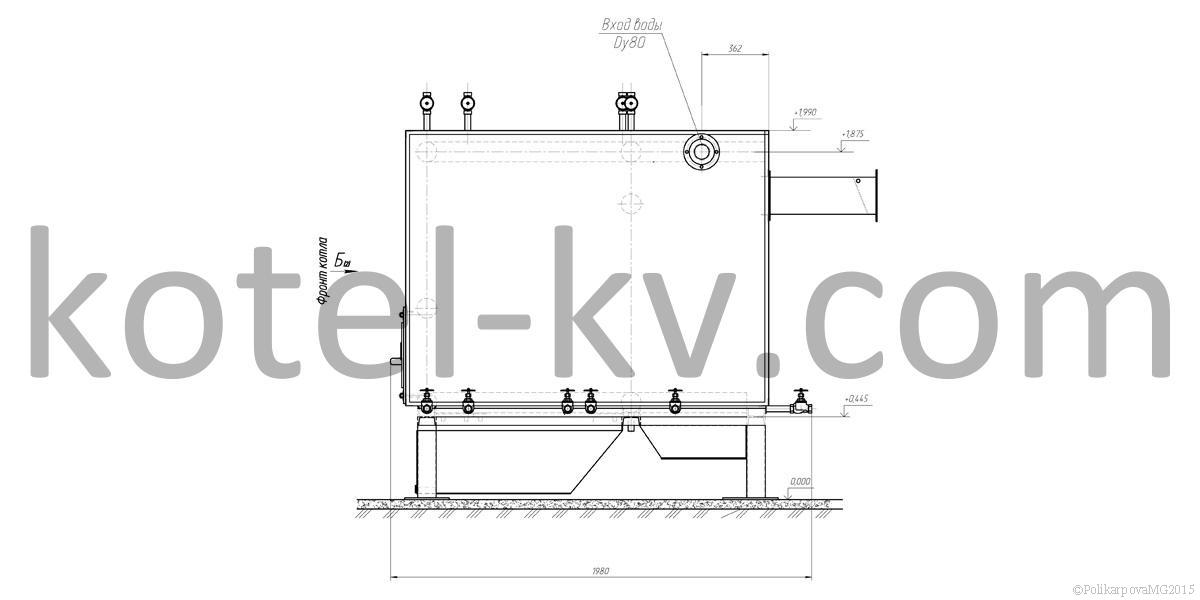

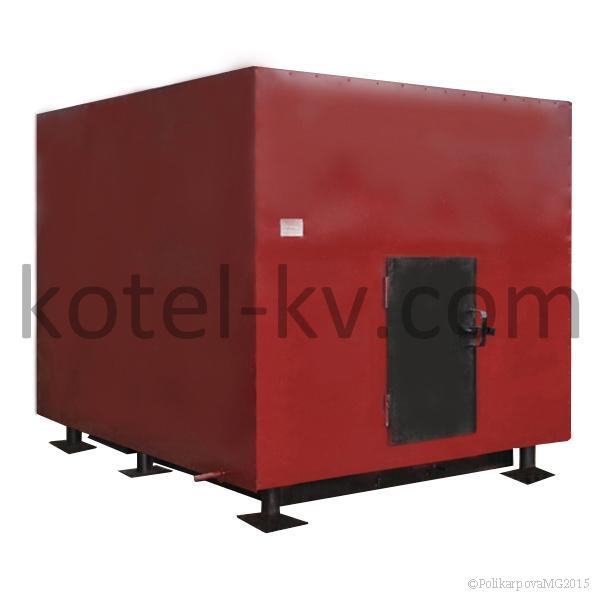

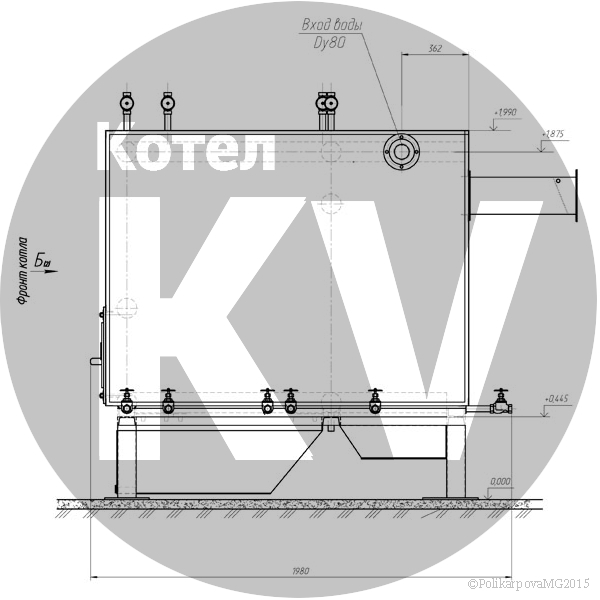

Твердотопливный водогрейный котел 700 КВт на естественной тяге изготавливается из стальных труб и листового проката, готовым цельным блоком: котельный блок и чугунная топка. В передней части котла располагается топочная часть с колосниковой топкой, в задней части котла два пакета конвективного блока, выход газов организован в задней верхней части котла. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Сверху конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Внизу топки выполняется зольный короб с дверкой для очистки короба, поддувала. Подвод и отвод воды в котел выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котла обеспечивают высокоскоростную гидравлическую схему котла.

Твердотопливный котел 700 КВт на естественной тяге легко монтируется. Монтаж котла КВр 0,7заключается в следующем: котел устанавливается на ровную бетонную поверхность и закрепляется анкерными болтами. Подсоединяется регулятор тяги и дутья. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.

Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Работа котла 700 КВт

Твёрдотопливный водогрейный котел мощностью 700 КВт на естественной тяге прост в работе и обслуживании. Топливо через топочную дверцу загружается на колосниковую решетку, провал золы происходит через отверстия в колосниках в золовой короб. Очистка золового короба производится по мере необходимости. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котла для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.

Твердотопливный котел на естественной тяге - как он работает

Режим естественной тяги в котле, работа котла без дымососа

Естественная тяга в котле, системе газоходов и дымовой трубе развивается под действием плотности дымовых газов и атмосферного воздуха. Чем больше разность, тем больше развивается тяга. Плотность в свою очередь зависит от температуры, чем ниже температура наружного воздуха, тем лучше тяга.

С естестественной тягой в бытовых печах и котлах до 100 КВт, как известно проблем не возникает. Но чем больше мощность котла, тем сложнее его конструкция, больше объем дымовых газов и аэродинамическое сопротивление самого котла. Широко известны модели котлов типа НР-18 и шатрового типа, которые работали без дымососа, но конструктивно они имели неразвитую поверхность нагрева и высокую температуру уходящих газов. Как следствие КПД таких котлов было не более 60%, в лучшем случае.

Предлагаемая нами модель котла 700 кВт работающая на естественной тяге имеет высокое КПД. Как это достигается?

Сложность эксплуатации котла, работающего на самотяге, заключается в моменте его пуска, потому что тяга тем лучше устанавливается, чем больше разница температур наружного воздуха и горячих дымовых газов. Чем горячее газы, тем проще ее установить, но при высоких температурах уходящих газов, мы теряем КПД котла. В холодную погоду самотяга стабильна даже при высоком сопротивлении котла и температуре уходящих газов менее 200 °С. При пуске же котла в начале отопительного сезона, температура наружного воздуха еще плюсовая, разность температур недостаточная для развития самотяги. Для этого в котле имеется конструктивное решение, позволяющее преодолеть эти трудности. В момент пуска котла КВ 700 кВт горячие газы пускаются, через обводной газоход, установленный сбоку котла и соединяющий топку котла и газоход котельной. Не имея на своем пути никакого сопротивления, горячие газы свободно выходят из топки котла и двигаются по обводному газоходу с минимальным аэродинамическим сопротивлением, разогревают дымовую трубу и в ней появляется естественная тяга. Когда в топке котла устанавливается стабильный режим горения слоя топлива, обводной газоход перекрывается, и газы вытягиваются (протягиваются) уже и через конвективные пакеты, температура горячих газов снижается до 200 ° С. Водогрейный котел без дымососа выходит на мощность, задействована развитая трубная система котла и конвективные пакеты, КПД котла максимально - до 80%. При эксплуатации котла КВ 700 нет затрат на электроэнергию, нет потерь с уходящими газами, эффективно сжигается топливо, конструкция котла оптимальна.

Данная конструкция водогрейного котла защищена патентом и охраняется законом об авторских правах. Любое воспроизведение данного решения в конструкции котлов, возможно только с разрешения авторов.

Обозначение котла. Водогрейные котлы мощностью 700 КВт на естественной тяге имеют различное обозначение у различных производителей - котел 700 КВт на естественной тяге, котел КВр 0,7на самотяге, котел КВ 0,7без дымососа.
