Котел КВ 500

Котел КВ 500

Котел КВ 500 широко применяется в различных отраслях промышленности: пищевой промышленности, сельском хозяйстве, производстве строительных материалов и строительстве, медицине, деревообрабатывающей промышленности, легкой промышленности, целлюлозно-бумажной промышленности, топливном хозяйстве, табачной промышленности, теплоснабжающих предприятиях и жилищно-коммунальном хозяйстве. Котел КВ 500 может работать как в водогрейном так и в паровом режиме в зависимости от схемы подключения, предохранительной арматуры и автоматики безопасности.

Конструкция котла КВ 500

Котел КВ 500 - стальной, жаротрубный. Котел выполняют из двух цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. В передней части котельного блока размещена топка, а в задней части - конвективный пакет труб, ввариваемых в внутренний цилиндр перпендикулярно друг другу. В задней части котла располагается постамент дымовой трубы с встроенным взрывным клапаном.

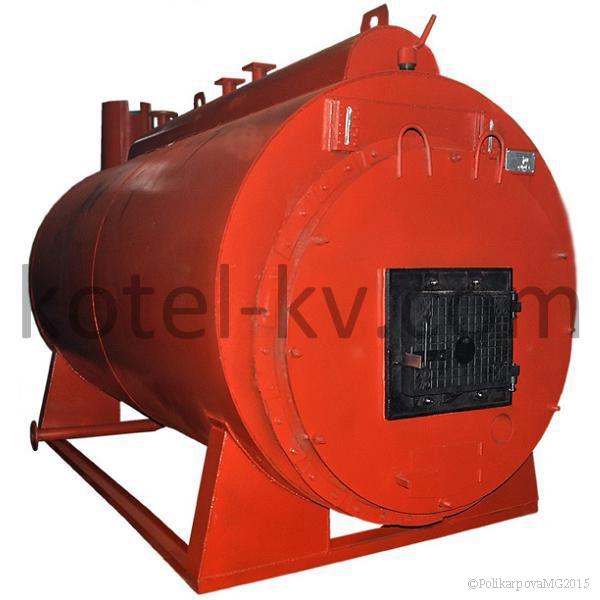

В фронтовой части угольного котла КВ 500 размещается фронтальная плита с чугунной дверкой для загрузки твердого топлива - угля или дров. Рядом с топочной дверкой также располагается отверстие для подключения вентилятора поддува, сверху располагается указатель уровня и гляделки. Снизу под колосниками располагается дверка для очистки зольного короба от золовых отложений. В топочной камере устанавливаются чугунные колосники.

У газовых и жидкотопливных котлов КВ 500 на фронтальной плите устанавливается амбразура под горелочное устройство.

Для управления и защиты котла и вспомогательного оборудования предусмотрены автоматизация котла - пульт управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности. Удаление продуктов сгорания производится через сборную дымовую трубу.

Жаротрубные котлы КВ 500 имеют универсальную конструкцию.  Котлы КВ 500 могут работать на всех видах топлива - угле, газе, мазуте, дизеле и дровах.

Принцип работы котла КВ 500

Котел КВ 500 осуществляет сжигание топлива в топке котла, дальше передает тепловую энергию сгоревшего топлива через поверхности нагрева теплоносителю.

Топливо сгорает в топочной части котла, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через конвективные пакеты и выходят в верхней части котла, через газоходы в дымовую трубу.

Котел работает под наддувом, без дымососа.

Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки котла, насыщенный пар образуется при испарении нагреваемой воды и собирается в верхней части котла, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.

Монтаж котла КВ 500 на угле

Котел КВ 500 на угле поставляется блоком максимальной заводской готовности. Котельный блок устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Котел подсоединяется трубопроводам, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно-измерительные приборы. Подсоединяется вентилятор поддува. Монтируется газоход и дымовая труба. Подключается щит управления.

Для перевода котла КВ 500 в паровой режим достаточно изменить схему подключения котла.

Котел КВ 500 на угле не поднадзорный и не регистрируется в Госгортехнадзоре..

Купить водогрейный котел КВ 500 вы можете в нашем электронном магазине через форму заказа, либо позвонив по телефону 8-800-700-21-13 в отдел сбыта. Мы осуществляем доставку во все регионы России. Менеджеры отдела сбыта проконсультируют вас по вопросам подбора котельно-вспомогательного оборудования и рассчитают стоимость доставки до вашего региона.
