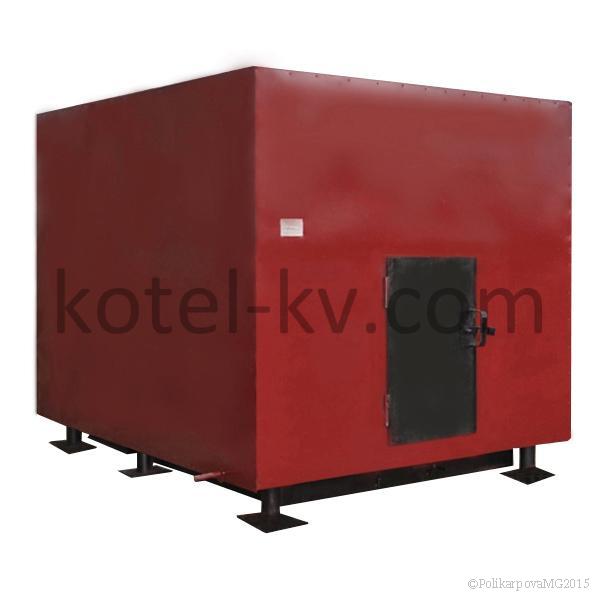

Котел КВр 1.4

Котел КВр 1.4 К

Промышленный котел КВр 1.4 предназначен для работы в промышленных и производственных отопительных котельных с открытыми и закрытыми системами теплоснабжения с принудительной циркуляцией воды, для получения горячей воды температурой на выходе из котла 95 - 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения, вентиляции. Отапливаемая площадь котлов от 14000 м2, отапливаемый объем 42000 м3. Основной вид топлива - каменный и бурый уголь. Резервный вид топлива дрова.

Основные характеристики котла КВр 1.4:

• высокий КПД и экономичность;
• минимальные требования к качеству питательной воды;
• повышенная надежность от перегрева;
• быстрый выход на мощность;
• удобство эксплуатации и обслуживания.

Устройство котла

Водогрейный котел КВр 1.4 МВт для промышленных котельных изготавливается единым блоком – трубная система и ручная колосниковая топка. На фронте котла располагается чугунная топочная дверка, в которую забрасывается на колосники твердое топливо. В топке топливо сгорает, и образующаяся зола через отверстия в колосниках проваливается в зольник. Блок котла состоит из трубной системы (радиационной и конвективной поверхности нагрева) изготовленной из трубы 57 мм сталь 10, опорной рамы и каркаса тепловой изоляцией. Обшивается блок котла гладким полимерным стальным листом. Для измерения разряжения в топочной камере в центр топочной камеры подводится штуцер для установки тягонапорометра.

Водогрейный котел КВр 1.4 95 КБ может работать с водой низкого качества. Достаточно минимальная водоподготовка типа Комплексон.

Конвективные пакеты выполняются в виде регистров и вставляются в котле друг напротив друга в шахматном порядке. Устроенная таким образом поверхность нагрева имеет обширную полезную площадь, участвующую в передаче тепла, и максимальный коэффициент теплопередачи, горячие дымовые газы на выходе из котла охлаждаются до температуры 180-200 °С. Организация данным образом трубной системы котла обеспечивает его компактные размеры, что позволяет монтировать котел в отопительных котельных малой площади.

Тепловая обмуровка котла КВр-1.4 К обеспечивает температуру поверхностей стенок блока не более 30 °С, изготавливается из материала ПТЭ-75, устанавливаемых на трубную часть и обшивается полимерный покрытием.

Для чистки труб котла снаружи в обшивке предусматриваются люки.

Котел имеет высокую маневренность по мощности, для вывода котла на мощность 1.4 МВт достаточно 1- 1.5 часов.

Комплект поставки котла КВр 1.4

Водогрейный котел КВр 1.4 КБ поставляется готовым блоком в обшивке с чугунной топочной дверкой, с зольником и комплектом чугунных колосников, либо топкой ОУР – охлаждаемой уголковой решеткой. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла КВр-1.4 МВт.

Поставляется комплект обязательной арматуры, контрольно-измерительные приборы и дутьевой вентилятор:

• дутьевой вентилятор - 1 шт,
• затворы дисковые - 2 шт,
• запорные вентили - комплект,
• предохранительные клапаны - 2 шт,
• термометры с оправой - 2 шт,
• манометры с кранами - 2 шт.

Кроме того котлы КВр 1.4 могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Котельный завод также производит котлы КВр мощностью 1.4 МВт иных модификаций и техническому заданию Заказчика.

Что дополнительно потребуется, чтобы подключить котел КВр 1.4 МВт

Автоматика водогрейного котла - подбирается по техническому заданию. Котел КВр 1.4 работает с дымососом ДН 3,5 с дв. 3 кВт. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу. При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 0,6 или циклоны ЦН.

Для обеспечения циркуляции воды через котел КВр 1.4 либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техническому заданию, на котел или группу котлов.

Купить котел КВр 1.4 К на заводе вы можете в нашем электронном магазине через форму заказа, либо позвонив по телефону 8-800-700-21-13 в отдел сбыта. Мы осуществляем производство котельного оборудования и доставку во все регионы России. Менеджеры отдела сбыта проконсультируют вас по вопросам подбора котельно-вспомогательного оборудования и рассчитают стоимость доставки до вашего региона.
