Чугунные паровые котлы

Чугунные паровые котлы над секциями имеют небольшой барабан 1 (рис, 6-4), в который поступает из секций пароводяная смесь. Вода в барабане отделяется, а пар отводится через патрубок 2 к потребителю. Пароводяная смесь из секций поступает в барабан по трубам 3, а вода опускается в нижнюю часть секций по трубам 4.

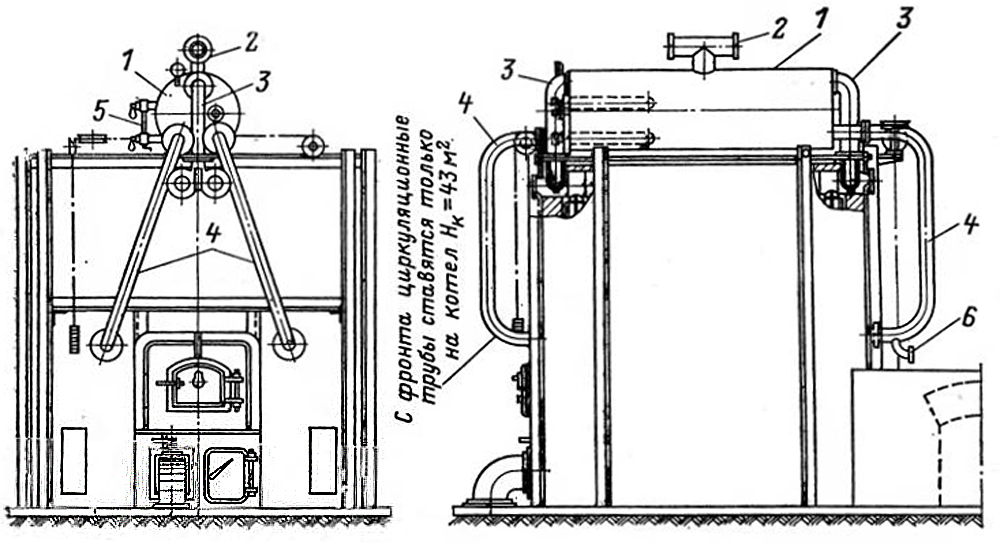

Чугунный паровой котел.

Рис. 6-4. Чугунные паровые котлы.

Как и все паровые котлы, чугунные паровые котлы имеют барабан, который включает в себя: водоуказательный прибор 5, запорный орган и обратный клапан на питательном трубопроводе, люк для внутреннего осмотра и ремонта паросборника. Штуцер же для продувки и спуска воды из котла 6 расположен на трубопроводе от паросборника к секциям. Предохранительный клапан установлен на специальном штуцере, вваренном в барабан-паросборник. Иногда вместо предохранительного клапана в чугунные паровые котлы устанавливают предохранительное выкидное приспособление (рис. 6-5), состоящее из патрубка 1, соединяемого с котлом, гидрозатвора 2, бачка 3 и трубы 4, выведенной в атмосферу.

Предохранительное устройство.

Рис. 6-5. Предохранительное (выкидное) устройство к чугунным водогрейным и паровым котлам.

При превышении допустимого давления пар вытесняет из гидрозатвора воду в бачок и выходит через трубу в атмосферу. Высота столба воды H/2 в гидрозатворе должна быть равна избыточному давлению пара в котле. Первоначальное заполнение гидрозатвора выполняется из водопроводной сети, а для проверки положения уровня воды устанавливается пробный кран.

В других случаях для защиты чугунных паровых котлов от превышения давления устанавливают предохранительный рычажный или самопритирающийся клапан. Эти чугунные паровые котлы широко применяются для децентрализованного теплоснабжения отдельных домов, кварталов и мелких поселков и также для снабжения паром небольших предприятий.

При сжигании низкокалорийных топлив и при небольших удельных тепловых нагрузках чугунные паровые котлы не требуют глубокой очистки воды. Увеличение удельных тепловых нагрузок при переводе таких котлов на сжигание газа и жидкого топлива, а также получение пара в чугунных котлах может приводить к образованию отложений в секциях и вследствие этого к их повреждениям. В таких случаях необходима докотловая подготовка воды.
