Циклоны ЦН-15-800

Циклон ЦН-15-800

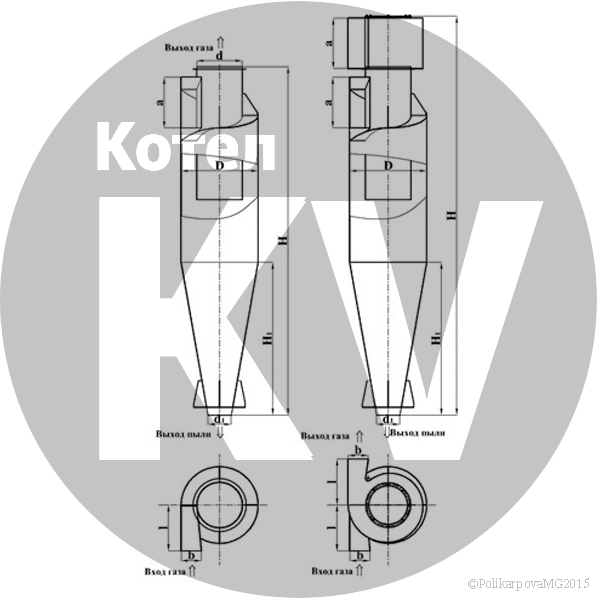

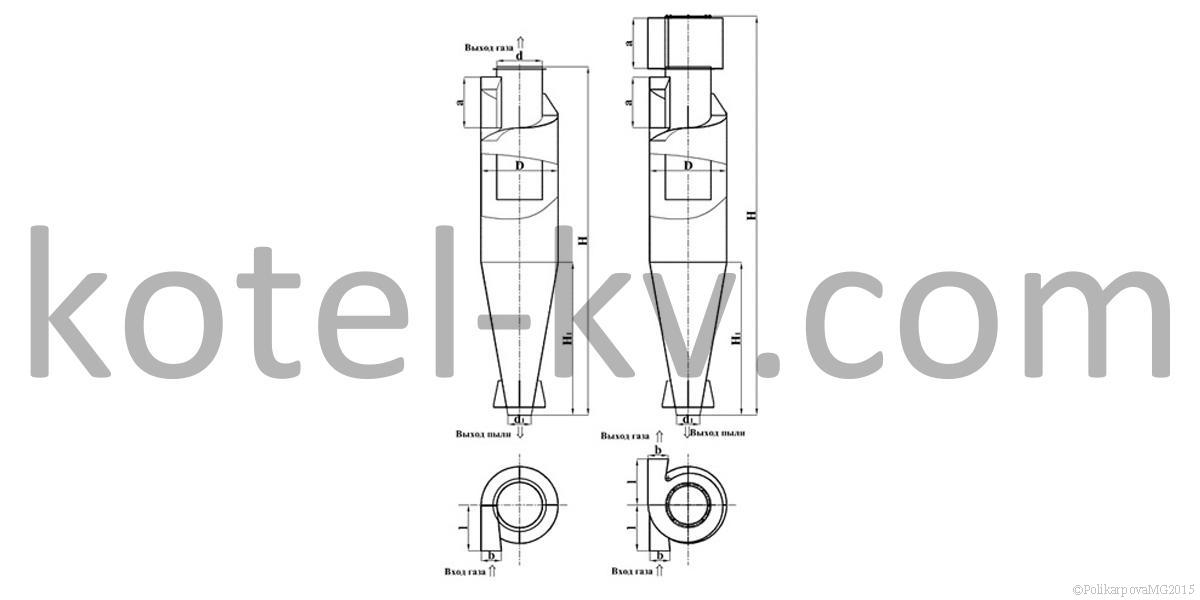

Батарейный циклон ЦН-15-800 разработки НИИОгаз самый универсальный и распространенный аппарат пылегазоочистки применяемый практически во всех отраслях промышленности.

• для сухой очистки от слабо- и среднеслипающейся пыли (размером более 10 мкм), выделяющихся при таких технологических процессах как сушка, обжиг, агломерация, сжигание топлива;
• очистки аспирационного воздуха в черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике;
• для улавливания пыли, которая выделяется во время размола топлива парогенераторов, сжигающих твердое топливо в пылевидном состоянии;
• в производствах, где транспортируемый продукт высушенные опилки, высушенная солома, мелкие частицы гранул, пыль.

В случае необходимости использования циклонов ЦН для улавливания взрывоопасной и легковозгораемой пыли, циклон ЦН-15-800 должен быть выполнен по специальным чертежам и не иметь узлов, где могло бы происходить скопление пыли, и должен быть снабжен необходимым количеством взрывных клапанов.

Циклон ЦН-15-800 не применяется

• для очистки взрывоопасных и токсичных сред;
• для улавливания волокнистой и сильно слипающейся пыли, особенно при малых диаметрах циклонов;

• для очистки газообразной среды, в которой имеется капельно-жидкая фаза или возможна конденсация паров;
• циклоны диаметром менее 800 мм не применяются для улавливания абразивных пылей, из-за повышенного износа.

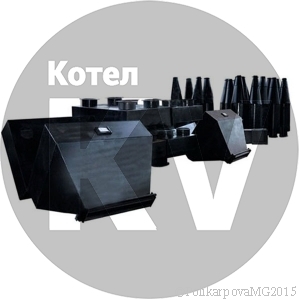

Для повышения пропускной̆ способности по очищаемой среде и условий применения на базе циклона ЦН-15-800 изготавливаются батарейные циклоны состоящие из большого количества циклонных элементов, расположенных в общем корпусе с единым подводом и отводом воздуха и общим бункером. Корпус батарейных циклонов ЦН-15-800 разделен на несколько секций, которые могут отключаться при снижении нагрузки на агрегат. Циклоны ЦН-15-800 диаметром от 300 до 1000 мм могут компоноваться в группы - из двух, четырех, шести и восьми циклонов. Выбор количества циклонов зависит от условий предстоящей эксплуатации, качества и объема очищаемой среды.

Групповые циклоны ЦН-15-800 могут быть с камерой очищенного воздуха в виде улитки или в виде сборника, одиночные циклоны - исключительно камерой-улиткой. Бункеры имеют пирамидальные форму. Циклон ЦН-15-800 группового исполнения изготовляют с "левым" и "правым" вращением газового потока, одиночные - только с "правым" вращением.

Во время работы циклон ЦН-15-800 требует постоянной выгрузки уже уловленной пыли. При этом, в бункере уровень пыли не должен превышать плоскости, отстоящей от бункерной крышки на 0,5 всего диаметра циклона.

Циклон ЦН-15-800 в зависимости от требований предъявляемых к очистке газа, может иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступени очистки в сочетании с другими газоочистными устройствами.

Циклон ЦН-15-800 устанавливают, как на всасывающей, так и нагнетательной стороне вентилятора, при улавливании абразивной пыли циклон рекомендуется ставить перед вентилятором. Циклон характеризуется умеренным сопротивлением.

Выбор типоразмера для циклона ЦН-15-800, следует производить исхода из производительности вентустановки и допустимой величины потери давления в циклоне, которую рекомендуется применять в пределах 0,7-1,2 кПа. При необходимости повышения эффективности: циклон ЦН-15-800 имеет верхний предел 1,2 кПа, который можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности очистки воздуха.

Циклоны ЦН 15. Технические характеристики

В технической характеристике приведены значения производительности отнесенные к скорости в цилиндрической части циклона = 2.5 и 3.5 м/с. В обычных условиях оптимальной считается скорость 3,5 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.

Условное обозначение циклонов ЦН-15-800

Ц - циклон; Н - конструкция НИИОгаза; цифра 15 - угол наклона входного патрубка относительно горизонтали (град); цифры после тире: первая - внутренний диамтр цилиндрической части циклона (мм); вторая (после знака умножения) - количество циклонов в группе; у - с камерой очищенного газа в виде улитки; С - с камерой очищенного газа а виде сборника; П - пирамидальная форма бункера.

Материал изготовления циклонов ЦН-15-800

• при эксплуатации агрегата при температуре окружающей среды до -40 °С -углеродистая сталь;

• при эксплуатации агрегата при температуре окружающей среды ниже -40 °С -низколегированная сталь;

• возможно изготовление циклонов из нержавеющей стали.

Котельный завод производит циклоны широкого модельного ряда. Чтобы купить циклон ЦН-15-800 воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону 8-800-700-21-13. Для проектных и монтажных организаций, и владельцев отопительных котельных предлагаем разработку проектов реконструкций котельных и проектирование новых котельных.
