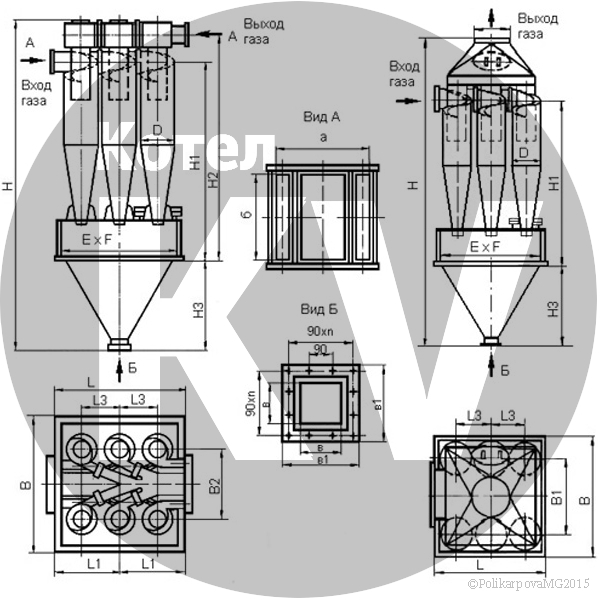

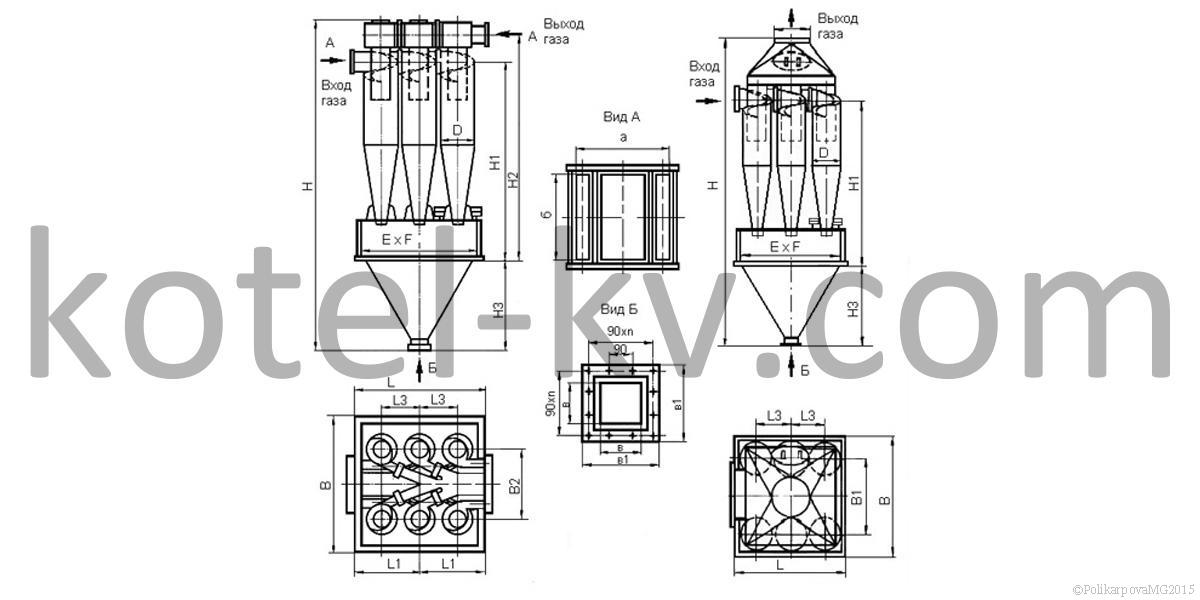

Марка циклона | ЦН-15-700-6СП |
Вид циклона | Циклон ЦН |
Внутренний диаметр цилиндрической части циклона, мм | 700 |
Количество циклонов в группе, шт | 6 |
Производительность минимальная, м3/с | 5.8 |
Камера очищенного газа | Сборник |
Рабочий объем пирамидального бункера, м3 | 2.67 |
Запыленность газа для слабослипающейся пыли, не более г/м3 | 1000 |
Максимальная температура очищаемого газа, не более ° С | 400 |
Запыленность газа для среднеслипающейся пыли, г/м3 не более | 250 |
Запыленность газа для крупноабразивной пыли, г/м3 | 2-3 раза ниже допустимой |
Оптимальная скорость в обычных условиях, м/с | 3.5-4 |
При работе с абразивной пылью, м/с | 2.5 |
Максимальное давление, кгс/м2 (5кПа) | 500 |
Коэффициент гидравлического сопротивления ,% | 182 |
Габаритные размеры циклона, длина*ширина*высота, мм | 2350*2350*6040 |
Масса, кг | 3320 |

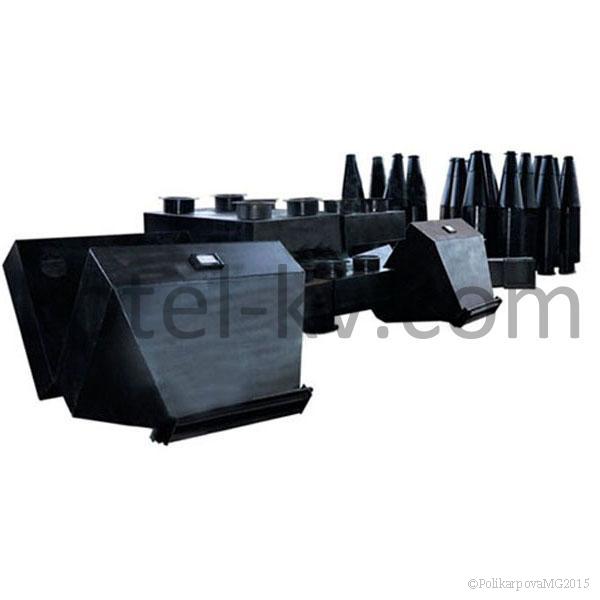

Батарейный циклон ЦН 15 разработки НИИОгаз самый универсальный и распространенный аппарат пылегазоочистки применяемый практически во всех отраслях промышленности.
В случае необходимости использования циклонов ЦН для улавливания взрывоопасной и легковозгораемой пыли, циклон ЦН 15 должен быть выполнен по специальным чертежам и не иметь узлов, где могло бы происходить скопление пыли, и должен быть снабжен необходимым количеством взрывных клапанов.
Циклон ЦН 15 в зависимости от требований предъявляемых к очистке газа, может иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступени очистки в сочетании с другими газоочистными устройствами.
Циклон ЦН являются самым простым видом пылеуловителей и работает используя действие центробежной силы. Циклон ЦН-15-700-6СП изготавливается группового исполнения из шести циклонов диаметром 700 мм с камерой очищенного воздуха в виде "сборника".
Циклон ЦН-15-700-6СП может выполняться с вращением потока газов "левого" или "правого" типа.
Бункер циклона ЦН-15-700-6СП делается в форме пирамиды.
В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с).
В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.
В зависимости от температуры вокруг циклона ЦН 15, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).
Конфигурация циклона ЦН 15 рассчитана на температуру до 400 °С и разряжение 5 кПа.
Степень очистки газа в циклоне ЦН во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.
Принцип действия циклона ЦН-15-700-6СП следующий: поток запылённого газа вводится в циклон через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли.
Очищенный от пыли газовый поток затем двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.
Во время работы циклона ЦН-15-700-6СП должна быть обеспечена безостановочная выгрузка пыли. При этом уровень пыли в бункерах не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.
Циклоны могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором.
Котельный завод производит циклоны широкого модельного ряда. Чтобы купить циклон ЦН-15-700-6СП воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону 8-800-700-21-13.
Для проектных и монтажных организаций, и владельцев отопительных котельных предлагаем разработку проектов реконструкций котельных и проектирование новых котельных.
Циклон ЦН-15-700-6СП производительностью от 5,8 до 9,19 м³/с, с камерой очищенного воздуха в виде улитки и пирамидальным бункером, применяется для улавливания слабо- и среднеслипающейся пыли размером более 10 мкм.
