Топка ТЛПХ 1,1х3,5

Топка ТЛПХ 1,1х3,5

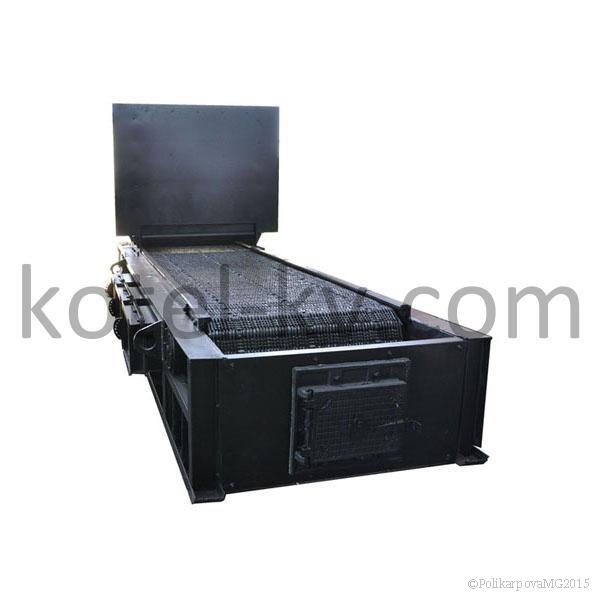

Топка ТЛПХ 1,1х3,5 - это механическая топка с ленточным колосниковым полотном. Топка ТЛПХ 1,1х3,5 устанавливается в механические водогрейные и отопительные стационарные котельные и быстровозводимые котельные, а также применяется в промышленных печах для нагрева воздуха для отопления и сушки материалов в технологических процессах. Топка ТЛПХ 1,1х3,5 обеспечивает подачу топлива на колосниковую решётку, перемещение слоя горящего топлива и сброс золы и шлака при повороте колосникового полотна в канал золошлакоудаления.

Топка ТЛПХ 1,1х3,5 применяется в котельных с механическими транспортерами топливоподачи и шлакоудаления. Топка ТЛПХ 1,1х3,5 предназначена для сжигания каменных и бурых углей. С топкой ТЛПХ 1,1х3,5 могут работать котлы - КВм 2,0, КВм 2,2, КВм 2,5 и Гефест-2,5-95 ТЛПХ. Мощность устанавливаемых водогрейных котлов от 2,0 МВт до 2,5 МВт.

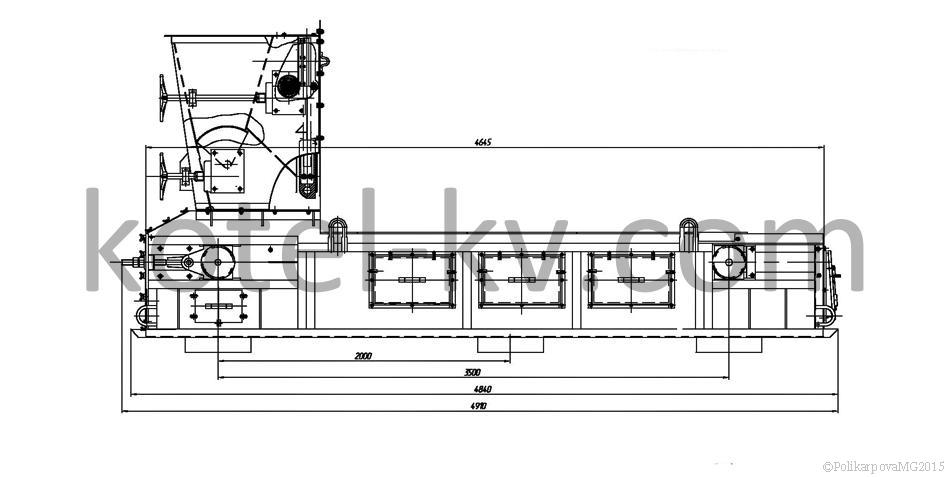

Характеристики топки ТЛПХ 1,1х3,5

Топка ТЛПХ 1,1х3,5 включает в себя:

• угольный ящик с редукторами и регулирующей плитой;
• колосник ведомый 23.1603.006 (081);
• колосник ведущий 23.1603.007 (084);
• колосник ведущий 23.1603.008 (080);
• штыри колосникового полотна;
• звезды;
• рама с приводом топки ТЛПХ;
• ведущий и ведомый вал;
• автоматику топки.

С помощью транспортера топливоподачи уголь подается в угольный ящик топки ТЛПХ 1,1х3,5. Через угольный ящик самостоятельно осуществляется погрузка топлива на передвигающиеся колосниковое полотно. Уголь на колосниковом полотне сжигается в слое 100-200 мм, при поперечной схеме движения слоя топлива и потоков воздуха в верхнем зажигании. Поддержание определенной толщины слоя топлива на колосниковой решетке топки ТЛПХ осуществляется с помощью регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи редукторов. Количество подаваемого в топку ТЛПХ топлива может меняться, при изменении скорости движения колосникового полотна.

Воздух для горения подается в камеры, которые расположены под колосниковой решеткой. Воздух поступает непрерывным потоком, иначе может произойти спекание слоя и пережог колосников. Количество подаваемого воздуха регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котельной установки. Под верхней ветвью колосникового полотна располагаются дутьевые короба с зонами дутья и поворотными шиберами. Подвод воздуха под топку ТЛПХ 1,1х3,5 односторонний, c противоположной стороны предусмотрены окна для очистки дутьевых коробов от провала золы.

В передней части рамы топки ТЛПХ 1,1х3,5 на боковых щеках расположены окна для ремонта колосникового полотна. Окна для очистки от провала закрыты люками, а окна для ремонта в передней части закрыты крышками.

Удаление шлака с колосниковой решетки топки ТЛПХ 1,1х3,5 происходит в задней части топки за счет движения колосникового полотна при его повороте вокруг ведущего вала, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Купить топку ТЛПХ 1,1х3,5 вы можете в нашем электронном магазине через форму заказа, либо позвонив по телефону в отдел сбыта 8-800-700-2113. Мы осуществляем доставку во все регионы России. Менеджеры отдела сбыта проконсультируют вас по вопросам подбора котельно-вспомогательного оборудования и рассчитают стоимость доставки до вашего региона.
