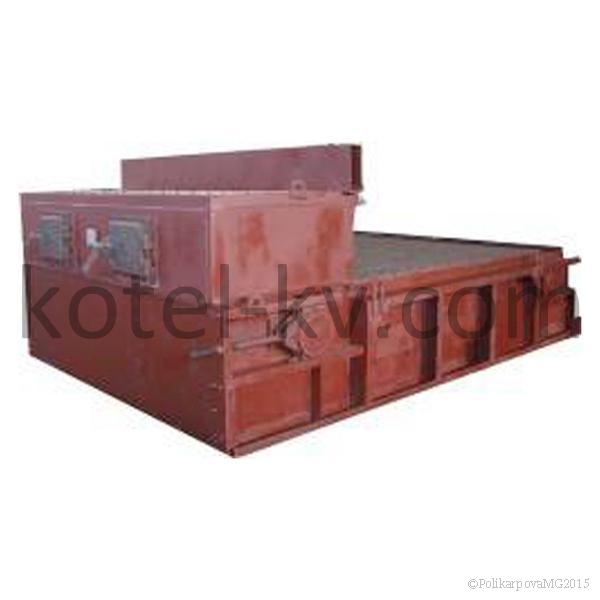

Топка ТЛЗМ-2-1,87/3,0

Топка ТЛЗМ-2-1,87/3,0

Механическая топка ТЛЗМ-2-1,87/3,0 предназначена для работы с котлами КЕ и КВм в полностью механизированных котельных с транспортерами топливоподачи и шлакоудаления.

В топке происходит непрерывный заброс топлива забрасывателем ЗП или ПМЗ на горящий движущийся слой топлива, что в сочетании с обратным движением цепной ленточной решетки обеспечивает нижнее зажигание по всей площади движущегося колосникового полотна и стабильное горение. Топка ТЛЗМ-2-1,87/3,0 имеет следующую особенность совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объеме.

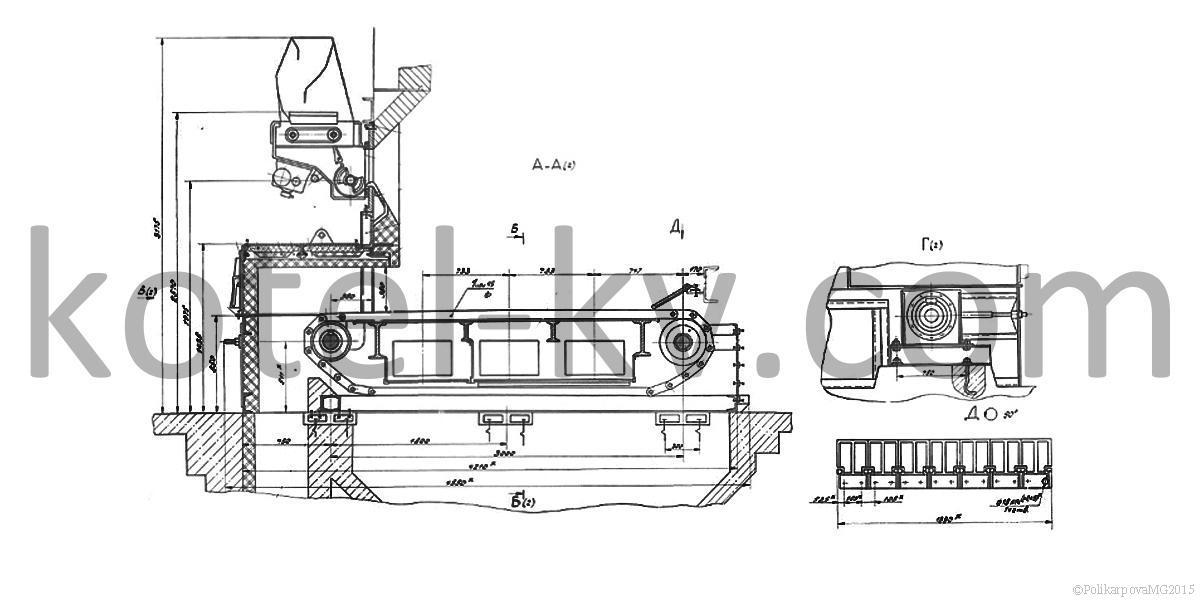

Конструкция топки ТЛЗМ-2-1,87/3,0

В топке ТЛЗМ-2-1,87/3,0 установлено колосниковое полотно ленточного типа, которое собирается из пяти типов колосников-звеньев, скрепленные между собой поперечными штырями. Колосники ведущие ТЛЗМ являются тяговыми элементами и находятся в зацеплении со звездочками. Колосники крайние выполняют роль бокового уплотнения. Между рядами колосников ведущих находятся колосники ведомые ТЛЗМ, которые не подвергаются растяжению. Живое сечение решетки составляет 3-5%. Колосниковое полотно ТЛЗМ-2-1,87/3,0 смонтировано на сварной раме на салазках для облегчения транспортировки.

Под верхней ветвью колосникового полотна располагается дутьевой короб, разделенный на две воздушные зоны. Подвод воздуха под решетку односторонний, с противоположной стороны расположены люки для очистки поддувала от провала. Для препятствия перетеки воздуха в топку в передней и задней частях дутьевого короба смонтированы уплотнения. Верхняя часть колосникового полотна топки ТЛЗМ-2-1,87/3,0 перемещается по продольным шинам, расположенным под колосниками ведущими, нижняя часть полотна опирается на продольные балки. Регулирование натяжения колосникового полотна осуществляется натяжными винтами посредством перемещения ведущего вала с подшипниками. Передняя часть рамы топки ТЛЗМ-2-1,87/3,0 закрыта предтопком, обложенным изнутри огнеупорным кирпичом. Подвесной свод выполнен из кирпичей, которые опираются на чугунные балки таврового сечения продольными пазами, а передняя и боковые стенки предтопка обмурованы прямоугольным кирпичом.

Регулирование скорости движения пластинчатой цепи забрасывателя ЗП 400 влияет на подачу топлива в топку ТЛЗМ-2-1,87/3,0. На колосниковое полотно топки ТЛЗМ-2-1,87/3,0 топливо подается двумя пневмомеханическими забрасывателями ЗП 400. На топке ТЛЗМ-2-1,87/3,0 имеется вал группового управления забрасывателями ЗП, к которому может быть подключена система автоматического регулирования или дистанционного управления процессом горения. Под лотком ротора устанавливаются фурменные колосники системы пневмозаброса, к которым от главного воздушного короба подводится воздух. Привод топки ТЛЗМ-2-1,87/3,0 ПТБ-1200 либо РГП-1, перемещает колосниковое полотно топки. Топка ТЛЗМ-2-1,87/3,0 может изготавливаться с правым и левым расположением привода.

Принцип действия топки ТЛЗМ-2-1,87/3,0

Процесс сжигания в топке ТЛЗМ-2-1,87/3,0 полностью механизирован. Топливо транспортером топливоподачи поступает в угольный ящик. Из угольного ящика уголь поступает на питатель пневмомеханического забрасывателя ЗП 400, который непрерывно подает топливо на вращающийся ротор. Фракции крупного размера разбрасываются по всей площади решетки, а мелкие отсеиваются в топочную часть воздухом, поступающим из пневмомеханического забрасывателя. Горение топлива на решетке происходит в тонком слое, толщина которого устанавливается в зависимости от сорта топлива и форсировки. Качественная продувка воздухом тонкого слоя обеспечивает отсутствие спекания угля и сплавления шлака, а интенсивное нижнее зажигание возможностью устойчивой работы на высоковлажных бурых углях и трудновоспламеняющихся топливах. Топка ТЛЗМ-2-1,87/3,0 работает как на горячем воздухе, так и на холодном дутье. Для обеспечения надежного воспламенения высоковлажных бурых углей необходим подогрев воздуха, температура которого не должна превышать 250° С по условиям надежности элементов решетки.

Перемещение колосникового полотна в направлении к фронту котла способствует удалению шлака с решетки в канал шлакозолоудаления. ТЛЗМ-2-1,87/3,0 имеет толщину слоя шлака в конце решетки поддерживается в пределах 50-100 мм.
