Водогрейный котел 1,6 МВт

Водогрейный котел 1,6 МВт

Водогрейный котел 1,6 МВт мощностью  1,6 Гкал (1,86 МВт), предназначен для получения горячей воды номинальной температурой на выходе из котла 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения.

Водогрейный котел 1,6 МВт. Преимущества:

• высокий КПД и экономичность;
• минимальные требования к качеству питательной воды;
• компактные размеры;
• быстрый выход на мощность;
• удобство эксплуатации и обслуживания, надежность;
• низкая цена.

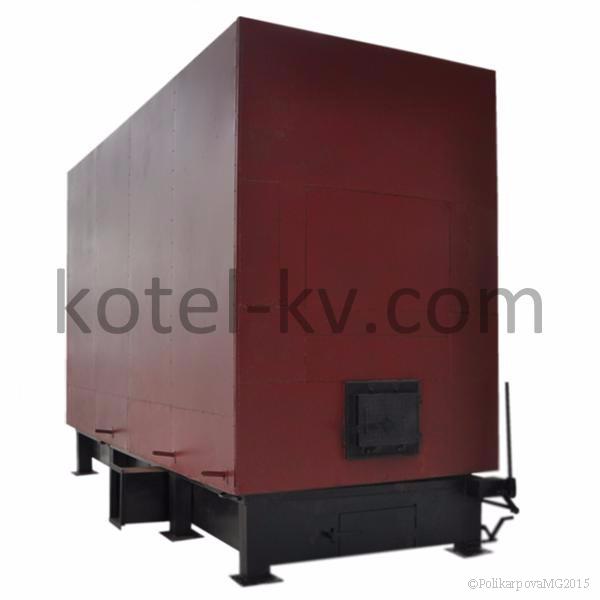

Водогрейный котел 1,6 МВт. Устройство

Водогрейный котел 1,6 МВт выполнен двухблочным - блок котла и ручная колосниковая топка. Блок водогрейного котла 1,6 МВт представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Топочная камера котла состоит из труб Ø 57x3,5  мм. Конвективная поверхность нагрева состоит из пакетов выполненных из труб Ø 57x3,5  мм змеевиковой формы, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке, между ребрами змеевиков вварены пластины.

В конвективной части газы проходят один ход и выходят через газоход в верхней части задней стенки котла. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрен люк.

Под решеткой котельный блок имеет воздушный короб с лючком для очистки короба от золы и шлака. Короб служит для распределения воздушного потока, поданного вентилятором. В нижней части конвективной поверхности находится зольный бункер с лючком для очистки его от золы. Топливо забрасывают равномерным слоем на колосники через загрузочное окно, закрывающееся топочной дверцей. Зола проваливается через отверстия в колосниках в воздушный короб-зольник.

В случае необходимости сжигания резервного топлива дров, в базовой модели водогрейного котла 1,6 МВт устанавливается вторая топочная дверь. Для сжигания древесного топлива мы можем предложить модель котла 1,2 МВт на дровах.

Водогрейный котел 1,6 МВт. Комплект поставки

Водогрейный котел 1,6 МВт поставляется готовым блоком в обшивке с чугунной топочной дверкой, с зольником и комплектом колосников. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

В комплект поставки водогрейного котла 1,6 МВт входят: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт.

Водогрейный котел 1,6 МВт может быть выполнен в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Водогрейный котел 1,6 МВт работает с ДН 8 с дв. 15/1500 при сжигании каменного и бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 1,6 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8 с дв. 15/1500.

Для обеспечения циркуляции воды через водогрейный котел 1,6 МВт либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

Купить водогрейный котел 1,6 МВт вы можете в нашем электронном магазине через форму заказа, либо позвонив по телефону в отдел сбыта 8-800-700-21-13. Мы осуществляем доставку во все регионы России. Менеджеры отдела сбыта проконсультируют вас по вопросам подбора котельно-вспомогательного оборудования и рассчитают стоимость доставки до вашего региона.
