Марка | Трубы котлов ДКВР 6,5-13 |
Тип | Трубы котлов ДКВР |
Для замены выработавших свой ресурс элементов паровых котлов предлагаем вам ремкомплекты трубных систем.

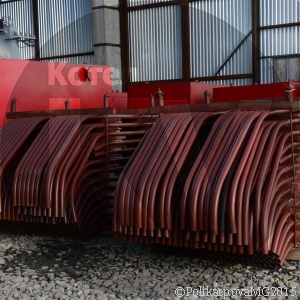

Ремонтные трубы котлов ДКВР 6,5-13 - кипятильные, экранные и опускные трубы. В экранных и конвективных поверхностях нагрева образуется насыщенный пар или вода определенной температуры. Опускные трубы котлов - трубы в которых вода и пароводяная смесь опускается из барабанов котлов вниз в процессе циркуляции.
Температура газов на выходе из топки может достигать 1100 °C. Конвективные поверхности нагрева (кипятильный пучок труб) состоят из стальных бесшовных труб и располагаются в газоходах котлов.
Все трубы котлов состоят из стальных бесшовных труб 51х2,5 ГОСТ 8732 и 8734. Экранные поверхности нагрева располагаются в топочной камере котла, в зависимости от типа котла существуют боковые экраны - левый, правый и задний экран. Конвективные поверхности нагрева - кипятильные трубы располагаются в конвективной части котлов.
Существуют различные модификации котлов ДКВР 6,5-13, масса трубной системы для модификаций различна. В данном разделе приведена базовая модель. Номера чертежа котла уточняются при заказе.
Масса труб котла ДКВР 6,5-13, кг | |||||
№ позиции | № позиции по БиКЗ | Диаметр трубы DHхS | Вес, кг | Количество труб на котел, шт | Общая масса труб, кг |
Трубы конвективные | |||||
1 | 6 | 51х2,5 | 5,3 | 48 | 254,4 |
2 | 7 | 51х2,5 | 5,4 | 48 | 259,2 |
3 | 8 | 51х2,5 | 5,6 | 48 | 268,8 |
4 | 9 | 51х2,5 | 5,9 | 48 | 283,2 |
5 | 10 | 51х2,5 | 6,3 | 48 | 302,4 |
6 | 11 | 51х2,5 | 6,76 | 48 | 324,48 |
7 | 12 | 51х2,5 | 7,35 | 48 | 352,8 |
8 | 13 | 51х2,5 | 8,08 | 48 | 387,84 |
9 | 14 | 51х2,5 | 8,86 | 48 | 425,28 |
10 | 15 | 51х2,5 | 9,47 | 48 | 467,52 |
11 | 16 | 51х2,5 | 11,6 | 48 | 556,8 |
Итого: | 528 | 3882,72 | |||
Трубы экранные | |||||
2 | 51х2,5 | 9,89 | 36 | 356,04 | |
3 | 51х2,5 | 10,1 | 36 | 363,6 | |
Итого: | 72 | 719,64 | |||
Всего на котел | 600 | 4602,36 |
Стоимость комплекта трубной системы котлов ДКВР 6,5-13 рассчитывается за килограмм трубы.
Котельный завод производит ремонтные трубы котлов, а также детали по чертежам заказчика.
Чтобы купить трубы котлов ДКВР 6,5-13 воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону 8-800-700-21-13.
Трубы котлов ДКВР 6,5-13 - ремкомплекты котлов ДКВР, трубные системы, поверхности нагрева, трубы кипятильные, экранные, перепускные и опускные. Камеры котлов. Запасные части котлов.
