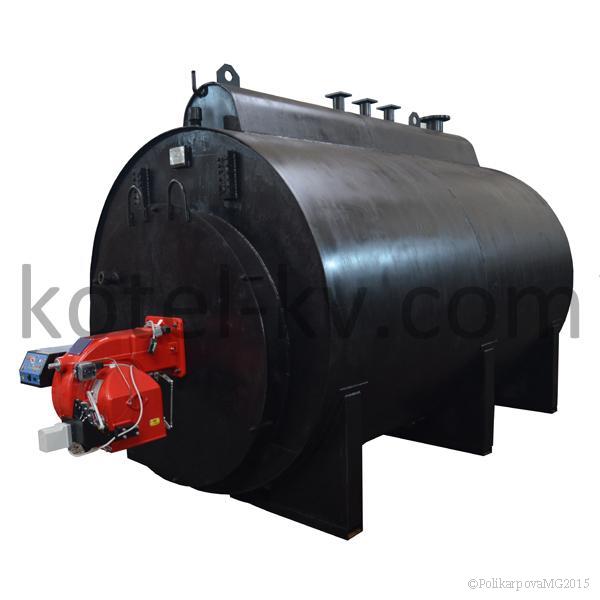

Парогенератор 1000 кг газовый

Парогенератор 1000 кг газовый

Парогенератор 1000 кг на газе предназначен для получения насыщенного пара температурой не более 115 °С и давлением не более 0,07 (0,7) МПа (кгс/cм²) на технологические процессы в животноводстве и птицеводстве (тепловая обработка кормов, пастеризация молока и т. п.) их применяют мясокомбинаты, консервные заводы, маслосырзаводы, птицефабрики, свинокомплексы, хлебозаводы, мелькомбинаты. Промышленный газовый парогенератор 1000 кг также используют строительные организации для изготовления бетона и ЖБИ, воинские части, автоколонны, ДСУ, в нефтегазовой, деревоперерабатывающей и легкой промышленности, а также для отопления и горячего водоснабжения предприятий.

Паропроизводительность газового парогенератора 1000 кг/ч, тепловая мощность 074 МВт.

Конструкция парогенератора

Газовый парогенератор 1000 кг час - паровой, стальной, жаротрубный котел. Парогенератор изготавливают из двух обечаек разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. В передней части парогенератора размещена колосниковая топка, а в задней части - конвективный пакет труб, ввариваемых в внутренний цилиндр перпендикулярно друг другу. В задней части парогенератора располагается постамент дымовой трубы с встроенным искрогасителем.

В фронтовой части газового парогенератора 1000 кг час размещается фронтальная плита отверстием для крепления горелки.

Удаление продуктов сгорания происходит через сборную дымовую трубу.

Газовый парогенератор 1000 кг час имеет максимальную заводскую готовность, опоры для установки на фундамент, обшивку и крепления для вспомогательного оборудования.

Для управления и защиты парогенератора и вспомогательного оборудования предусмотрены автоматизация парогенератора - щит управления парогенератором и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котла и его неисправности. Автоматика в комплект поставки газового парогенератора не входит и поставляется дополнительно согласно техзадания.

Дымовая труба, КИП и А, запорная арматура, водоподготовка поставляется в комплекте с парогенератором. Насос выбирается согласно гидравлической схемы котельной. Стоимость горелки не включена в стоимость газового парогенератора 1000 кг/час.

Принцип работы парогенератора

Принцип работы парогенератора 1000 кг основан на сжигании газового топлива - в топке и дальнейшая передача тепловой энергии сгоревшего топлива через поверхности нагрева теплоносителю.

Топливо сгорает в топочной части парогенератора, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через конвективные пакеты и выходят в верхней части, через газоходы в дымовую трубу.

Газовый парогенератор работает под наддувом, без дымососа.

Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки котла, насыщенный пар образуется при испарении нагреваемой воды и собирается в верхней части котла, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.

Образующийся при выпаривании воды шлам удаляется путем периодической продувки котла через продувочный вентиль, расположенный в нижней задней части парогенератора. Технологический процесс парообразования проводится с ручным регулированием питания водой и осуществляется кочегаром. Указатель уровня воды предназначен для визуального контроля уровня воды в котле. Для визуального контроля уровня воды в парогенераторе предназначен указатель уровня воды.

Монтаж парогенератора

Газовый парогенератор 1000 кг час поставляется блоком максимальной заводской готовности. Блок парогенератора устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами, подсоединяется к трубопроводам, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно-измерительные приборы. Подсоединяется газовая горелка, подключается топливопровод. Монтируется газоход и дымовая труба. Подключается автоматика котла.

Для перевода парогенератора 1000 кг час в водогрейный режим достаточно изменить схему подключения котла.
