Марка | Трубы котлов КЕ 2,5-14 |
Тип | Трубы котлов КЕ |
Для замены выработавших свой ресурс элементов паровых котлов предлагаем вам ремкомплекты трубных систем.

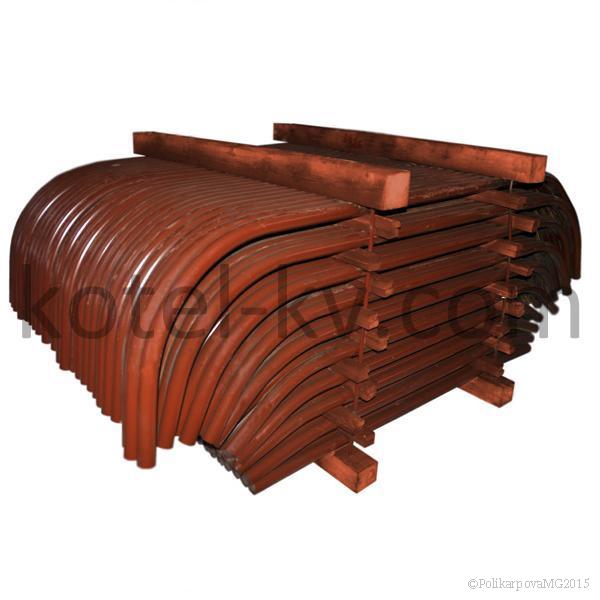

Ремонтные трубы котлов КЕ 2,5-14 - кипятильные, экранные и опускные трубы. В экранных и конвективных поверхностях нагрева образуется насыщенный пар или вода определенной температуры. Опускные трубы котлов - трубы в которых вода и пароводяная смесь опускается из барабанов котлов вниз в процессе циркуляции.
Температура газов на выходе из топки может достигать 1100 °C. Конвективные поверхности нагрева (кипятильный пучок труб) состоят из стальных бесшовных труб и располагаются в газоходах котлов.
Все трубы котлов состоят из стальных бесшовных труб 51х2,5х10 ГОСТ 8732 и 8734. Экранные поверхности нагрева располагаются в топочной камере котла, в зависимости от типа котла существуют боковые экраны - левый, правый и задний экран. Конвективные поверхности нагрева - кипятильные трубы располагаются в конвективной части котлов.
Существуют различные модификации котлов КЕ 2,5-14, масса трубной системы для модификаций различна. В данном разделе приведена базовая модель. Номера чертежа котла уточняются при заказе.
Масса труб котла КЕ 2,5-14, кг | |||||
№ позиции | № позиции по БиКЗ | Диаметр трубы DHхS | Вес, кг | Количество труб на котел, шт | Общая масса труб, кг |
Трубы конвективные | |||||
1 | 54 | 51х2,5 | 5,3 | 20 | 106,0 |
2 | 55 | 51х2,5 | 5,4 | 20 | 108,0 |
3 | 56 | 51х2,5 | 5,6 | 20 | 112,0 |
4 | 57 | 51х2,5 | 5,9 | 20 | 118,0 |
5 | 58 | 51х2,5 | 6,3 | 20 | 126,0 |
6 | 59 | 51х2,5 | 6,76 | 20 | 135,2 |
7 | 60 | 51х2,5 | 7,35 | 20 | 147,0 |
8 | 61 | 51х2,5 | 8,08 | 20 | 161,6 |
9 | 62 | 51х2,5 | 11,0 | 4 | 44,0 |
10 | 63 | 51х2,5 | 10,3 | 6 | 61,8 |
11 | 64 | 51х2,5 | 8,9 | 18 | 160,2 |
Итого: | 188 | 1279,8 | |||
Трубы экранные | |||||
21 | 51х2,5 | 10,85 | 46 | 499,1 | |
22 | 51х2,5 | 10,54 | 44 | 463,76 | |
23 | 51х2,5 | 10,57 | 3 | 31,71 | |
24 | 51х2,5 | 10,90 | 3 | 32,7 | |
25 | 51х2,5 | 11,09 | 2 | 22,0 | |
26 | 51х2,5 | 10,92 | 2 | 21,84 | |
27 | 51х2,5 | 10,58 | 3 | 31,74 | |
28 | 51х2,5 | 10,89 | 3 | 32,67 | |
29 | 51х2,5 | 10,38 | 2 | 20,76 | |
30 | 51х2,5 | 10,62 | 2 | 21,24 | |
Итого: | 110 | 1177,52 | |||
Всего на котел | 298 | 1177,52 |
Стоимость комплекта трубной системы котлов КЕ 2,5-14 рассчитывается за килограмм трубы.
Котельный завод производит ремонтные трубы котлов, а также детали по чертежам заказчика.
Чтобы купить трубы котлов КЕ 2,5-14 воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону 8-800-700-21-13.
Трубы котлов КЕ 2,5-14 - ремкомплекты котлов КЕ, трубные системы, поверхности нагрева, трубы кипятильные, экранные, перепускные и опускные. Камеры котлов. Запасные части котлов.
324 700руб.
