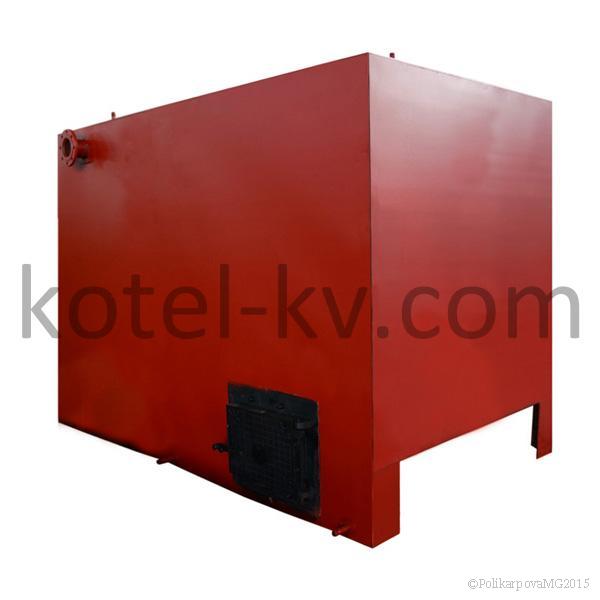

Котлы водогрейные КВм

Котлы твердотопливные водогрейные КВм

Котлы водогрейные КВм работают с принудительной циркуляцией воды в открытых и закрытых системах теплоснабжения. Сжигаемое топливо: каменный и бурый уголь.

Температура нагрева воды в промышленных котлах водогрейных КВм 95-115 °С, рабочее давление до 0,6 МПа.

Принцип работы водогрейного котла КВм

Топливо подается в котельную с помощью скипового подъемника, грейфера либо скребкового или ленточного транспортера. Из транспортера топливоподачи топливо поступает в бункер механической топки либо забрасыватель, далее поступает на решетку механической топки, где происходит процесс его сжигания. Удаления образовавшейся золы с решетки в канал золошлакоудаления производится также механически. Для обеспечения процесса горения в топку котла водогрейного КВм вентилятором наддува подается воздух. Дымовые газы удаляются через дымовую трубу с помощью дымососа ДН. Принудительная циркуляция воды обеспечивается сетевым насосом. Подпитка сетевой воды производится подпиточным насосом.

Устройство котла КВм

Котлы водогрейные КВм с механическими топками выполняются двухблочными котел и топка.

Котлы водогрейные КВм на угле с механической топкой изготавливают из стальных труб. Котлы водогрейные КВм имеют топочную часть, где происходит процесс горения топлива и конвективную часть, где происходит передача тепловой энергии нагреваемой воде и снижение температуры уходящих газов до 180-200 °С. Горение топлива происходит на колосниковой решетке механической топки. Снаружи трубной системы устанавливается каркас с теплоизоляционными материалами, обшитыми листовой сталью. Топливо подается в топку механически, при помощи забрасывателя или самотеком из бункера, удаление шлака происходит также автоматически при движении колосникового полотна топки.

Существует несколько видов механических топок котлов КВм:

• топка ТШПМ механическая неподвижным колосниковым полотном и шурующей планкой;
• топка ТЛПХ механическая с ленточной колосниковой решеткой прямого хода;
• топка ТЛЗМ механическая с ленточным колосниковым полотном обратного хода с забрасывателем.

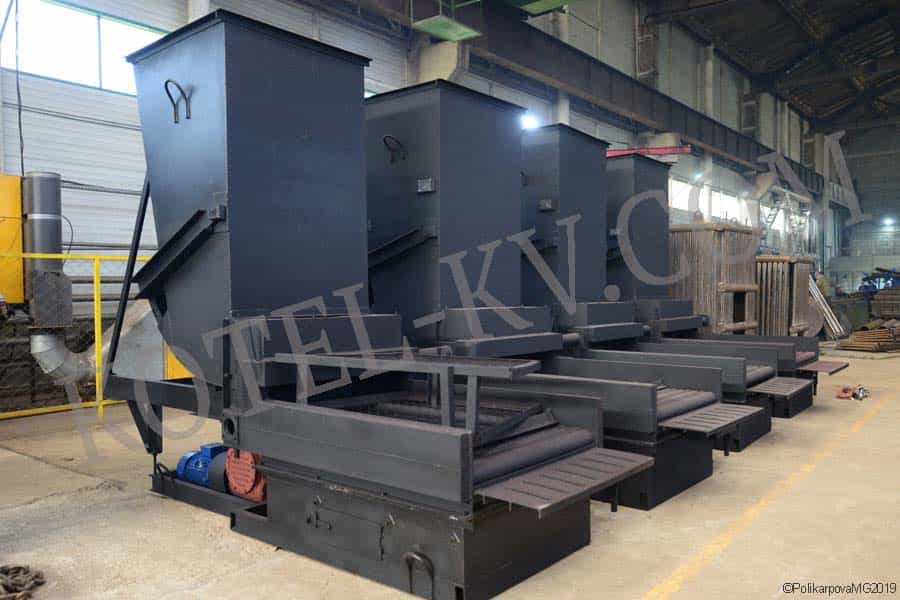

Котлы водогрейные КВм с ТШПМ

Блок котла водогрейного КВм устанавливается на топку ТШПМ. Топливо в бункер топки ТШПМ подает транспортер топливоподачи. Удаление шлака с топки ТШПМ происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Котлы водогрейные КВм с топкой ТЛПХ

Котлы водогрейные КВм с топкой ТЛПХ устанавливаются на топку ТЛПХ. Топливо транспортером топливоподачи загружается в бункер топки и самотеком поступает на движущееся ленточное полотно. Удаление шлака с колосниковой решетки топки ТЛПХ происходит за счет движения колосникового полотна, которое приводится в движение приводом.

Котлы водогрейные КВм с топкой ТЛЗМ

Водогрейные отопительные котлы КВм устанавливаются на топку ТЛЗМ ленточной обратного хода, на фронт котла крепится забрасыватель ЗП, который забрасывает топливо на движущуюся колосниковую решетку. Удаление шлака с колосниковой решетки топки ТЛЗМ происходит за счет движения колосникового полотна, которое приводится в движение приводом.

Эксплутационные характеристики отопительного котла КВм

Конструкция котлов водогрейных КВм должна обеспечивать следующие эксплуатационные характеристики.

Котлы водогрейные КВм должны иметь минимальные химический и механический недожог топлива, что обеспечивается большим объемом топочной камеры и механизмом подачи воздуха в слой топлива.

Котлы водогрейные КВм должны иметь гидравлическую схему, обеспечивающую устойчивость к накипеобразованию, так называемую безнакипность. Это достигается гидравлической схемой котла, когда в панелях котла отсутствуют застойные зоны, а скорость движения воды не менее 1 м/с.

Температура уходящих газов должна быть не более 180-200 °С. Менее не рекомендуется тоже в связи с тем, что возможно образование конденсата и коррозия поверхностей нагрева.

Котлы водогрейные КВм должны иметь удобные люки для очистки конвективных поверхностей нагрева от сажистых отложений.

Котлы водогрейные КВм должны быть максимальной заводской готовности и требовать минимальных затрат и работ на монтаже.

Марки котлов водогрейных КВм

Существующий на сегодняшний день модельный ряд котлов водогрейных КВм:

• Котел водогрейный КВм 600 КВт
• Котел водогрейный КВм 700 КВт
• Котел водогрейный КВм 800 КВт
• Котел водогрейный КВм 1 МВт
• Котел водогрейный КВм 1,1 МВт
• Котел водогрейный КВм 1,2 КВт
• Котел водогрейный КВм 1,4 МВт
• Котел водогрейный КВм 1,5 МВт
• Котел водогрейный КВм 1,6 МВт
• Котел водогрейный КВм 1,8 МВт
• Котел водогрейный КВм 2 МВт
• Котел водогрейный КВм 2,2 МВт
• Котел водогрейный КВм 2,5 МВт
• Котел водогрейный КВм 3 МВт
• Котел водогрейный КВм 3,5 МВт
• Котел водогрейный КВм 4 МВт

Отапливаемая площадь котлов водогрейных КВм определяется по формуле - количество ГКал*10000. Данная цифра показывает отапливаемую площадь при высоте помещения 3 м.
