Котлы с поворотными колосниками

Водогрейные котлы с поворотными колосниками (топкой РПК). Описание, чертежи, фото.

Промышленные котлы с поворотными колосниками

Водогрейные котлы с поворотными колосниками топки РПК применяются в отопительных производственных котельных с каналом и транспортером шлакозолоудаления. Мощность водогрейных котлов с поворотными колосниками может быть от 0.4 МВт до 4.0 МВт, сжигаемое топливо - каменный и бурый уголь, дрова.

Устройство котлов с поворотными колосниками

Отопительный котел с поворотными колосниками состоит из котельного блока и полумеханической топки РПК. Котельный блок выполняется из стальных труб двухблочным - топочная часть и конвективные панели. Топка РПК с поворотными колосниками устанавливается под котельным блоком и состоит из колосниковой решетки, зольного бункера под ней и поворотного короба под конвективной частью котла.

Топка РПК котла с поворотными колосниками представляет собой слоевую топку выполненную из неподвижных плитчатых колосников и ряда поворотных колосников, устанавливаемых на валу, приводимых в движение вручную рычагом. Через фронтальную загрузочную дверцу уголь подается на ряд колосников, по мере прогорания образующиеся зола и шлак, сдвигаются вручную на ряд поворотных колосников и сбрасываются в канал шлакозолоудаления. Ряд поворотных колосников в котле может быть выполнен, либо в передней, либо в задней части топки, либо в ее середине, в зависимости от расположения канала шлакоудаления в котельной.

В больших промышленных котлах мощностью 4 МВт возможно выполнение всей колосниковой решетки из поворотных колосников. В таком случае подвод воздуха осуществляется позонное, и требуется специальное устройство зольного короба и канала шлакоудаления.

Кроме того с увеличением мощности котлов рекомендуется применять механизацию процесса загрузки топлива с помощью забрасывателя. Такие топки называют топки ЗП РПК или ПМЗ РПК - топки с поворотными колосниками и забрасывателями.

Длина колосниковых решеток котлов с поворотными колосниками может достигать 4 м, при увеличении размеров решетки ее эксплуатация становится затруднительной.

Конструкция водогрейных котлов с поворотными колосниками

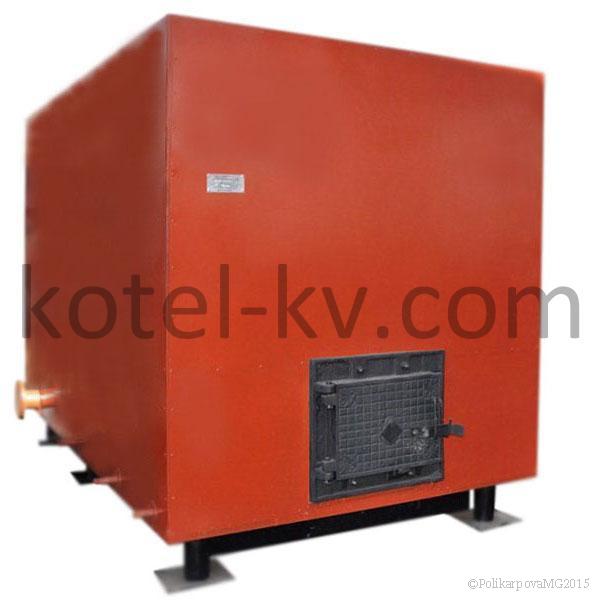

Стальные твердотопливные котлы КВ изготавливаются из стальных труб и листового проката, готовыми блоками: котельный блок и топочное устройство. Котельный блок имеет П- образную компоновку, топочная камера и конвективные панели. На трубную систему крепится каркас на котором закрепляются теплоизоляционные материалы, и сверху обшиваемый листовой сталью. Сверху конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Подвод и отвод воды в котел выполняется снизу котельного блока, выход газов сверху котла. Котельный блок устанавливается на полумеханическую топку с поворотными.

Монтаж угольного котла КВ с поворотными колосниками заключается в следующем: топка РПК устанавливается на ровную бетонную поверхность и закрепляется анкерными болтами, на нее устанавливается котельный блок. Подводится трубопровод сетевой воды, и монтируется газоход.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.

Котлы с поворотными колосниками работают с уравновешенной тягой, обеспечиваемой вентилятором дымососом.

Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Преимущества котлов с поворотными колосниками

Современные механические котлы с поворотными колосниками имеют конструкцию обеспечивающую высокий КПД - до 83%, минимальный расход топлива, компактные размеры - котлы могут удобно размещаться в очень малой котельной ячейке. Котлы просты в монтаже и удобны в эксплуатации. Благодаря оптимальной гидравлической схеме, котлы очень быстро выходят на мощность 2-4 часа. Кроме того скоростная гидравлическая схема рассчитана таким образом, что котел не требователен к качеству подпиточной воды. Котлы с поворотными колосниками могут работать в диапазоне нагрузок 30-115%, что важно в осенне-весенний период и в особо холодные зимние дни. Топки РПК применяемые в котлах механизируют процесс сжигания топлива и облегчают труд кочегара.

Водогрейный котел с поворотными колосниками. Технические характеристики

Наименование	КВм 0,4	КВм 0,5	КВм 0,6	КВм 0,8	КВм 1,0	КВм 1,1	КВм 1,16	КВм 1,25
Мощность водогрейного котла, Гкал/ч (МВт)	0,4 (0,47)	0,5 (0,58)	0,6 (0,7)	0,8 (0,93)	1,0 (1,16)	1,1 (1,28)	1,16 (1,35)	1,25 (1,44)
Отапливаемая площадь при высоте потолка 3 м, м²	4000	5000	6000	8000	10000	11000	11600	12500
Топливо	Кузнецкий Д/Харанорский Б1
Низшая теплота сгорания, ккал/ч	5230/2720
КПД котла, не менее, %	81/77	81/79	80/73	80/73	80/73	80/73	80/73	80/73
Расход топлива, кг/ч	93/187	115/229	141/302	190/403	253/554	253/554	253/554	253/554
Расход условного топлива, кг/ч	69	88	104	140	188	188	188	188
Температура уходящих газов, °C	Не более 200
Расход рабочей среды, м³/ч	20	20	24	32	44	46	50	60
Температура воды, °C	70-95
Давление рабочей среды, МПа (кгс/cм²)	2,5-6	3	3-6	3-6	3-6	3-6	3-6	5,14
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²)	не более 0,07 (0,7)
Аэродинамическое сопротивление, Па (мм. вод. ст.), не более	390	390	250	300	300	300	300	300
Площадь зеркала горения, м²	1,1	1,2	1,7	1,9	2,2	2,2	2,2	6,0
Габаритные размеры котельного блока с топкой, не более
Длина, мм	2000	2050	2660	2880	3020	3200	3400	3600
Ширина, мм	1450	1450	1770	1770	1900	1900	1900	2000
Высота, мм	1950	2050	2080	2180	2575	2575	2575	2500

Наименование	КВм 1,5	КВм 1,6	КВм 2,0	КВм 2,2	КВм 2,5	КВм 3,0	КВм 3,5	КВм 4,0
Мощность водогрейного котла, МВт (Гкал/ч)	1,5 (1,29)	1,86 (1,6)	2,0 (1,72)	2,2 (1,9)	2,5 (2,15)	3,0 (2,6)	3,5 (3,01)	4,0 (3,44)
Отапливаемая площадь при высоте потолка 3 м, м²	14000	16000	17200	19000	21500	26000	35000	40000
Топливо	Кузнецкий Д/Харанорский Б1
Низшая теплота сгорания, ккал/ч	5230/2720
КПД котла, не менее, %	83/78	82/77	82/77	80/73	83/78	85/79	85/79	85/79
Расход топлива, кг/ч	323/660	373/764	373/764	431/953	495/1013	585/1210	585/1210	585/1210
Расход условного топлива, кг/ч	188	278	278	300	370	548	600	600
Температура уходящих газов, °C	Не более 200
Расход рабочей среды, м³/ч	60	64	64	70	86	104	138	138
Температура воды, °C	70-95
Давление рабочей среды, МПа (кгс/cм²)	2,5-6	3	3-6	3-6	3-6	3-6	5,14	5,14
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²)	не более 0,07 (0,7)
Аэродинамическое сопротивление, Па (мм. вод. ст.), не более	440	440	300	400	400	600	300	300
Площадь зеркала горения, м²	2,2	2,4	2,6	2,8	2,8	4,1	5,1	6,0
Габаритные размеры котельного блока с топкой, не более
Длина, мм	3630	3675	3200	3200	3200	4300	4300	6200
Ширина, мм	2105	2105	2105	2105	2105	2000	2000	2500
Высота, мм	2340	2340	2900	2900	3000	2900	2900	3000
