Циклон БЦ 259-(6x7)
759 000 руб. Есть в наличии Купить в один кликБатарейный циклон БЦ 259-(6x7) производительностью 7,77 м³/с применяют для улавливания золы образующейся при сжигании твердых золосодержащих топлив в паровых и водогрейных отельных. Батарейные циклоны БЦ 259 состоят из 42 параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.
Циклон БЦ 259-(6x7) поставляется в различные города.
Показать города доставки
Циклон БЦ 2
Технические характеристики
| Марка | БЦ 259-(6x7) |
| Вид циклона | Циклон БЦ 259 |
| Количество элементов, шт | 42 |
| Внутренний диаметр циклонного элемента, мм | 259 |
| Степень очистки газов, % | 90 |
| Допустимая температура газов на входе до, °С | 400 |
| Аэродинамическое сопротивление, кгс/м2 | 40 |
| Гидравлическое сопротивление, Па | 1200 |
| Применяемость с котлами | Котел паропроизводительностью 10.0 т/ч (теплопроизводительность 7.0 Гкал/ч) |
| Габаритные размеры циклона, длина*ширина*высота, мм | 3580*2770*5160 |
| Масса, кг | 7720 |
Циклон БЦ 259-(6x7)
Батарейный циклон БЦ 259-(6х7) применяется для улавливания золы образующейся при сжигании твердых золосодержащих топлив в паровых и водогрейных котлах производительностью 10 т/ч и теплопроизводительностью 7 МВт. Циклон БЦ-259-(6х7) устанавливают в газовом тракте перед дымососом.
Конструкция батарейного циклона БЦ 259-(6х7)
Батарейный циклон БЦ 259 собирается из батарей циклонных элементов объединенных под общим корпусом, имеющих сборный бункер, общий отвод и подвод газов, которые обеспечивают надежную работу установки при работе котлов на многозольных топливах.

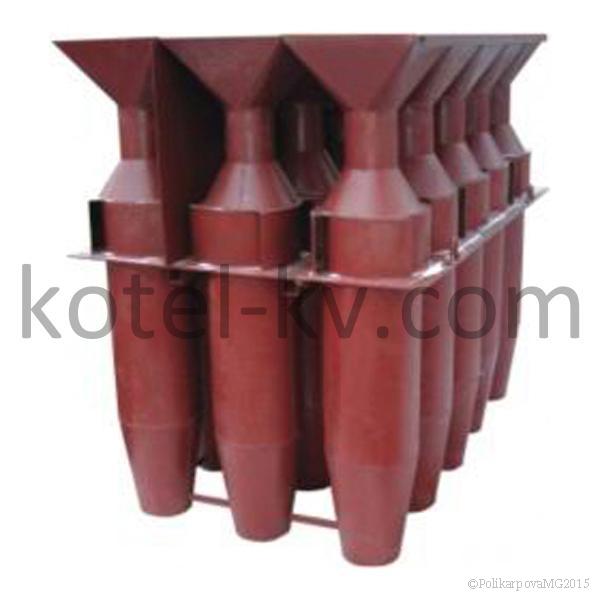

Батарейный циклон БЦ 259-(6х7) состоит из 42 стальных циклонных элементов, трубной доски, кожуха и верхней панели с теплоизоляцией, присоединительных фланцев с шибером и бункера с теплоизоляцией. Корпус циклона БЦ 259-(6х7) выполняют секционным для поддержания оптимальных скоростей движения газов в циклонных элементах при переменной нагрузке. Этим достигается возможность попеременного отключения определенных секций. На крышке циклона устанавливается предохранительный клапан.
Принцип действия батарейного циклона
Запыленный газ подводят в секции циклона БЦ 259-(6х7) одним общим потоком равномерно по всему входному сечению во входную камеру. Запыленный газ из общего потока поступает в элементы и получает вращение от лопаток завихрителя. Двигаясь по инерции твердые частицы золы прижимаются к корпусу циклона БЦ 259-(6х7). Затем с газовым потоком спускаются по конической части циклона в золовой бункер.
При спирально-вихревом движении газов в центре циклона образуется пониженное давление. В зону пониженного давления устремляются очищенные от частиц золы дымовые газы. Изменив осевое направление движения на противоположное, очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и отсасываются дымососом котла.
При малых нагрузках циклона две из трех секций отключают при помощи шибера. Данная схема позволяет уменьшить переток газа через пылевой бункер из одного элемента в другой. Он возникает из-за различия гидравлического сопротивления в разных элементах циклона. В свою очередь это связано с дефектами изготовления, неравномерностью распределения газа в циклонных элементах, а также с разной, так называемой, "пылевой нагрузкой" на элементы. Все это ведет к ухудшению степени очистки газа.
Котельный завод производит батарейные циклоны БЦ 259 широкого модельного ряда. Чтобы купить батарейный циклон БЦ 259-(6х7) воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону 8-800-700-21-13.
