Золоудаление

Золоудаление

Золоудаление применяется:

• в модульных котельных установках МКУ и блочномодульных котельных БМК;
• в паровых и водогрейных угольных котельных с механическими топками ТШПМ, ТЛЗМ, ТЛПХ, ТЧЗМ, РПК, ЗП РПК.
• в системах золоочистки для транспортировки уловленных пылей после батарейных циклонов.

Конструкция и работа золоудаления

Система золоудаления представляет собой устройство для удаления золы и шлака. Золоудаление состоит из собранных между собой последовательно секций с крышками устанавливаемых в канале шлакоудаления в котельной. В концевых точках крайних коробов смонтированы валы с звездочками для установки цепи со скребками. К одному из валов посредством привода должно прикладывается усилие для передачи вращения звездочек и соответственно движения скребков.

Транспортер золоудаления располагается в золовом канале котельной, под сбросными участками золы и шлака механических топок паровых и водогрейных котлов. Механизм золоудаления транспортируют золу и шлак в сборный бункер или отвал, расположенный вне котельной, из которого их вывозят железнодорожными вагонами или автосамосвалами.

Конструкция золоудаления разрабатывается в соответствии с техническим заданием, согласно компоновки котельной, отличается длиной, количеством поворотных секций и расположением привода.

Золоудаление имеет два варианта исполнения, в зависимости от схемы перемещения:

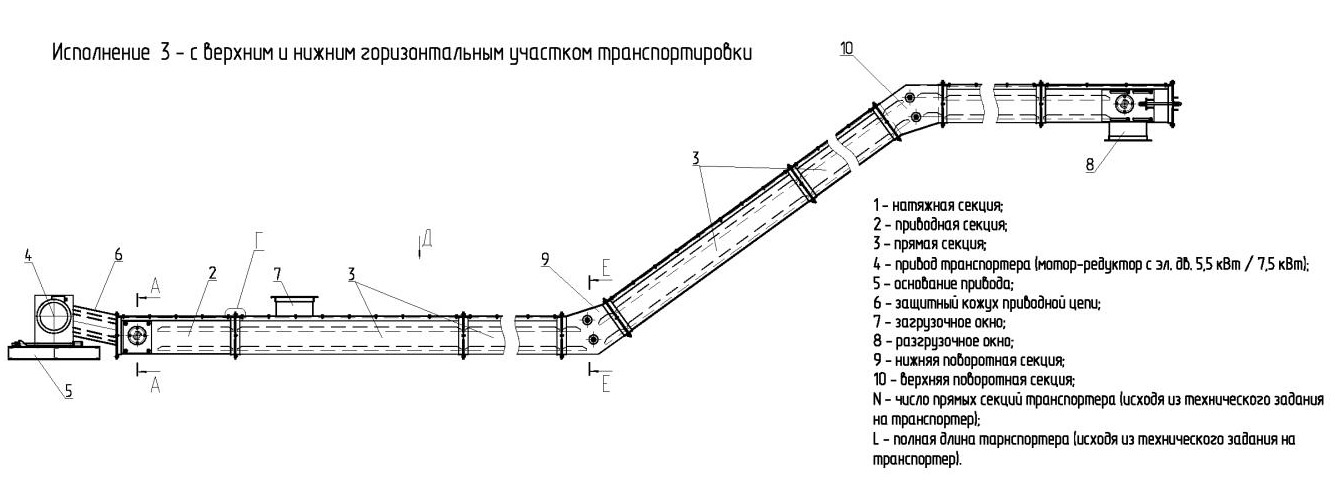

• с верхним и нижним горизонтальными участками транспортировки, для сброса материалов в бункер золы и шлака;

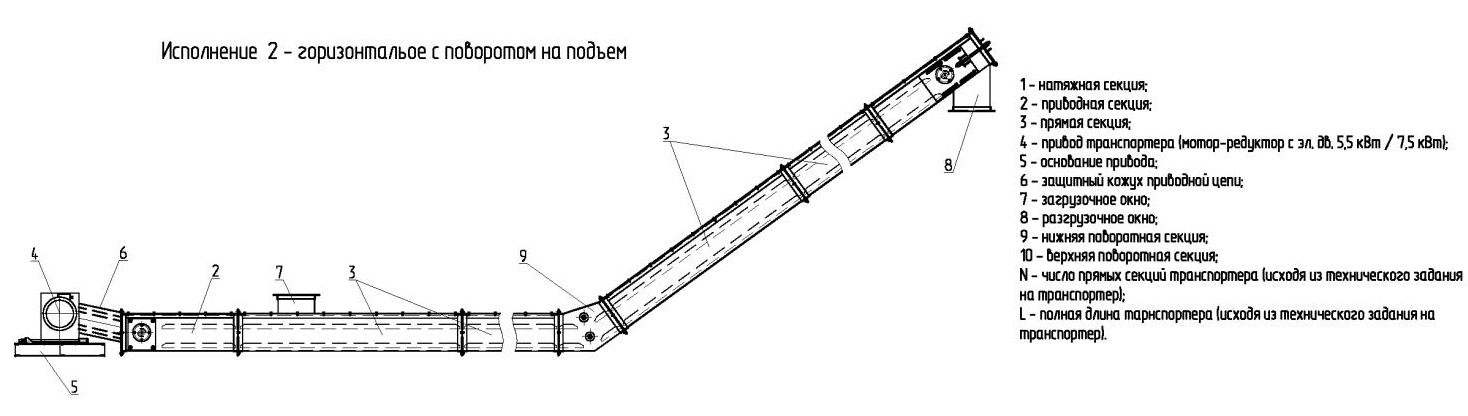

• горизонтальное с поворотом на подъем, для сброса материалов в отвал.

Состав золоудаления:

• поворотных секций;
• прямых секций;
• привода;
• приводной секции;
• скребков;
• цепи;
• направляющих звезд;
• валов;
• опорно-каркасных элементов (по согласованию с заказчиком);
• запорных органов (по согласованию с заказчиком);
• щита управления (по согласованию с заказчиком).

Секции золоудаления - это короба с направляющими и звездами для направления цепи. Секции транспортёра имеют полностью съемную крышку это сделано для удобства обслуживания, регулирования узлов, очистки коробов, а так же проведения ремонтных работ.

Цепи используемые в золоудалении могут быть различными: цепи разборные Р2-80-290, а также цепи приводные и роликовые длиннозвенные. От вида цепи различаются применяемые звезды.

Щит управления скребкового транспортера золоудаления может быть выполнена в нескольких вариантах - с частотным регулированием, ручная и по техзаданию заказчика.

Золоудаление выполняются по ГОСТ 4.21.

Скребковый транспортер золошлакоудаления прост в ремонте и эксплуатации, надежен и полностью автоматизирует процесс удаления золы и шлака.

Монтаж золоудаления

Золоудаление скребковое поставляется секциями в разобранном виде. Сборка золоудаления производится на месте монтажа и выполняется в соответствии с проектом и инструкцией по монтажу и сборке. Собирается золоудаление в следующей последовательности: стыкуются прямые секции и приводная секция, горизонтальная и наклонная часть транспортера фиксируются при помощи поворотной секции и опорных конструкций, устанавливается цепь со скребками в собранные секции, подключается привод и щит управления.

Удаление золовых остатков из котельной завершается их подачей транспортерами в отвал или специальный бункер, расположенный за пределами котельной. Бункер золы включает в себя собственно бункер объемом от 1 до 7 куб. м, затвор, питательный механизм и площадки для обслуживания. Из площадки для обслуживания зола ссыпается в автомобили и увозится на золоотвал или потребителю.

Чтобы купить золоудаление воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону 8-800-700-21-13. Точная стоимость золоудаления определяется согласно технического задания и опросного листа Транспортеры УСШ выполняются по ГОСТ 4.21.

Мы поставляем транспортеры золоудаления вовсе регионы России.
