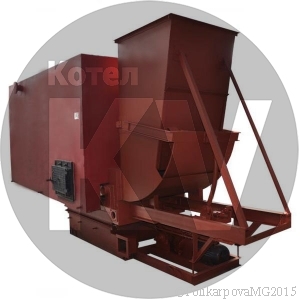

Котлы с планкой

Механизированные котлы с шурующей планкой. Описание, чертежи, фото.

Механизированые котлы с планкой применяются с топками ТШПМ-0,8, ТШПМ-1,45, ТШПМ-1,5, ТШПМ-2,0, ТШПМ-2,5. Мощность водогрейных котлов с планкой от 0,8 МВт до 3,0 МВт, сжигаемое топливо каменный и бурый уголь.

Устройство котлов с планкой

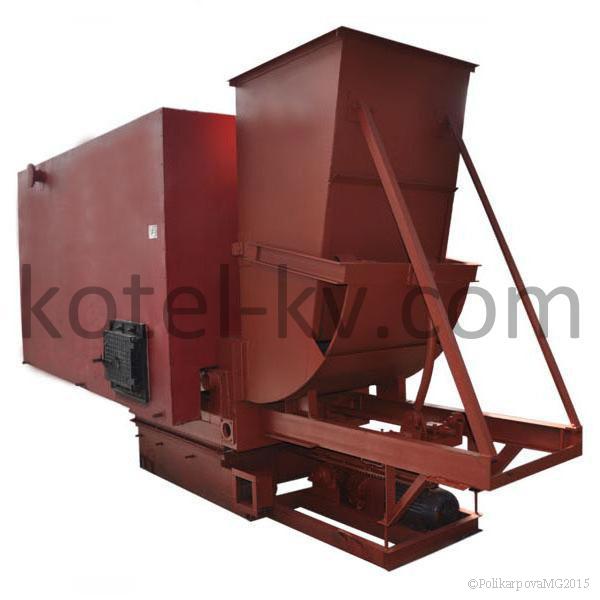

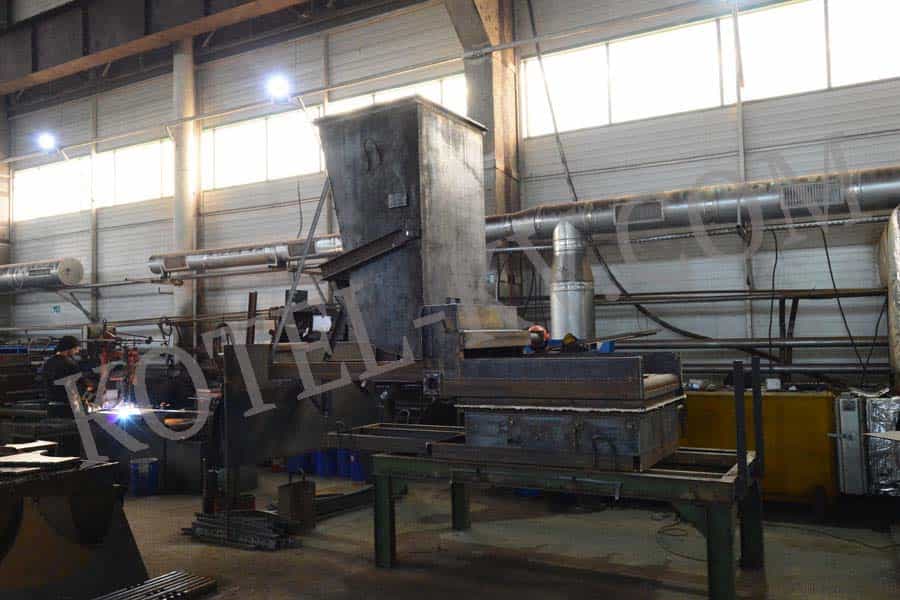

Котел с планкой шурующей состоит из котельного блока и механической топки ТШПМ. Котельный блок выполняется из стальных труб двухблочным - топочная часть и конвективные панели. Топочная часть котла устанавливается над колосниковой решеткой топки ТШПМ с шурующей планкой. Перед фронтом котельного блока устанавливается угольный бункер в который транспортером топливоподачи подается топливо. Привод топки приводит в движение секторный питатель топлива и шурующую планку. Секторный питатель открывается и на колосниковое полотно поступает топливо. Шурующая планка в котле производит возвратно поступательные движения.

Планка шурующая котла представляет собой конструкцию из двух водоохлаждаемых труб круглого сечения и собственно планки в форме треугольника с большим углом наклона передней грани и меньшим углом наклона задней грани. При движении планки в котле по колосниковой решетке топки вперед происходит значительное перемещение частиц угля в горизонтальном направлении, и их подъем и переваливание через планку. Когда шурующая планка движется назад, то уголь смещается не более чем на четверть от величины сдвига в прямом направлении. Для надежного заполнения колосниковой решетки углем, а также осуществления шуровки слоя, делается чередование ходов планки на разную длину с различными интервалами времени. По мере сгорания топлива слой продвигается в конец колосниковой решетки и сбрасывается в канал шлакозолоудаления.

Водогрейные котлы с планкой. Конструкция

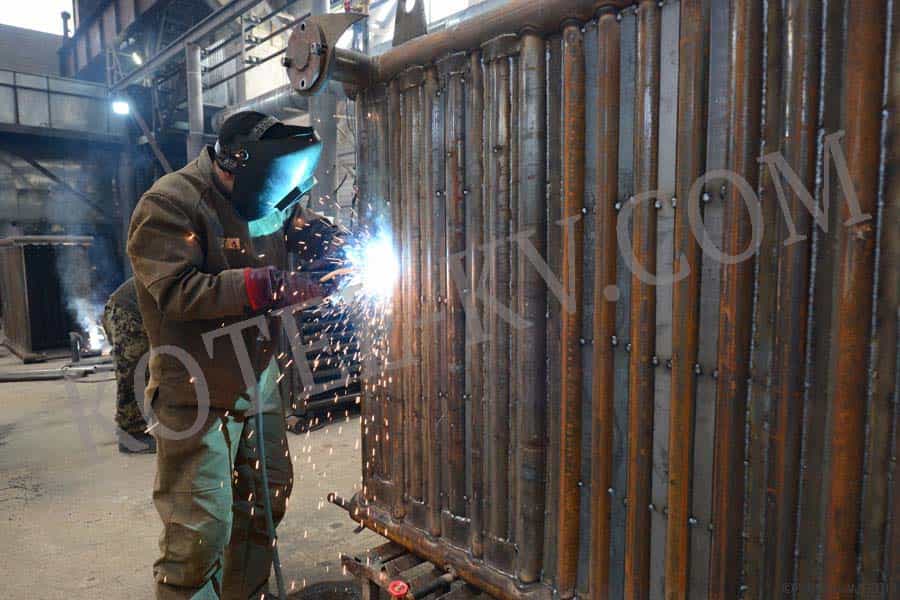

Стальные твердотопливные котлы КВм изготавливаются из стальных труб и листового проката, готовыми блоками: котельный блок и топочное устройство. Котельный блок имеет П- образную компоновку, топочная камера и конвективные панели. На трубную систему крепится каркас на котором закрепляются теплоизоляционные материалы, и сверху обшиваемый листовой сталью. Сверху конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Подвод и отвод воды в котел выполняется снизу котельного блока, выход газов сверху котла. Котельный блок устанавливается на механическую топку с шурующей планкой ТШПМ.

Монтаж угольного котла КВм с топкой ТШПМ с шурующей планкой заключается в следующем: топка устанавливается на ровную бетонную поверхность и закрепляется анкерными болтами, на нее устанавливается котельный блок. Подводится трубопровод сетевой воды и монтируется газоход.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.

Котлы с планкой КВм работают с уравновешенной тягой, обеспечиваемой вентилятором дымососом.

Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Работа котлов КВм с шурующей планкой

Твердотопливные котлы КВм 1,1 просты в работе и обслуживании. Топливо ссыпается из бункера топки ТШПМ на блок решетку сгорает на ней, образующиеся зола и шлак сбрасываются шурующей планкой в канал золоудаления. Механические топки механизирует процесс сжигания топлива и облегчают труд кочегара. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего при заполнении котла водой воздуха и предотвращения накипеобразования. Для очистки от шламовых отложений в нижних коллекторах котла предусмотрены дренажные вентили. Для обслуживания топки сбоку котельного блока устанавливаются топочные дверки. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.

Преимущества котлов с планкой

Современные механические котлы с планкой имеют конструкцию обеспечивающую высокий КПД - до 83%, минимальный расход топлива, компактные размеры - котлы могут удобно размещаться в очень малой котельной ячейке. Котлы просты в монтаже и удобны в эксплуатации. Благодаря оптимальной гидравлической схеме, котлы очень быстро выходят на мощность 2-4 часа. Кроме того скоростная гидравлическая схема рассчитана таким образом, что котел не требователен к качеству подпиточной воды. Котлы с планкой могут работать в диапазоне нагрузок 30-115%, что важно в осенне-весенний период и в особо холодные зимние дни. Топки ТШПМ применяемые в котлах механизируют процесс сжигания топлива и облегчают труд кочегара.

Водогрейный котлы с планкой. Технические характеристики

Наименование КВм 0,8 КВм 1,1 КВм 1,25 КВм 1,5 КВм 1,6 КВм 2,0 КВм 2,2 КВм 2,5 КВм 3,0
Мощность водогрейного котла, Гкал/ч (МВт) 0,8 (1,28) 1,1 (1,28) 1,25 (1,44) 1,4 (1,63) 1,6 (1,86) 1,72 (2,0) 1,9 (2,2) 2,15 (2,5) 2,6 (3,0)
Отапливаемая площадь при высоте потолка 3 м, м² 8000 11000 12500 14000 16000 17200 19000 21500 26000
Топливо Кузнецкий Д/Харанорский Б1
Низшая теплота сгорания, ккал/ч 5230/2720
КПД котла, не менее, % 82/78 80/73 83/78 83/78 82/77 82/77 82/77 83/78 85/79
Расход топлива, кг/ч 187/377 253/554 323/660 323/660 373/764 373/764 373/764 495/1013 585/1210
Расход условного топлива, кг/ч 140 188 188 188 278 278 300 370 548
Температура уходящих газов, °C Не более 200
Расход рабочей среды, м³/ч 32 44 60 60 64 64 70 86 104
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 2,5-6 2,5-6 2,5-6 2,5-6 3 3-6 3-6 3-6 3-6
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) не более 0,07 (0,7)
Аэродинамическое сопротивление, Па (мм. вод. ст.), не более 320 300 440 440 4400 550 500 400 600
Площадь зеркала горения, м² 1,9 2,2 2,2 2,2 2,22 2,22 2,22 2,8 3,9
Габаритные размеры котельного блока с топкой, не более
Длина, мм 4685 4720 5000 5000 4510 4510 4700 5500 5100
Ширина, мм 1980 1900 2105 2105 1700 1770 1900 2240 2240
Высота, мм 2575 2575 2570 2570 3100 3100 3100 3100 3310
