Устройство водогрейных котлов

Устройство водогрейных котлов КВ. Описание, виды, конструкции, фото, чертежи

Устройство водогрейных котлов КВ регламентируется ГОСТ 30735-2001 "Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт" и распространяется на котлы с рабочим давлением воды до 0,6 МПа (6 кгс/см2) и максимальной температурой воды на выходе из котла до 115 °С, предназначенные для теплоснабжения зданий и сооружений.

Тепловой расчет котлов осуществляется в соответствии с нормативным методом "Тепловой расчет котельных агрегатов." Кузнецов Н.В., Митор В.В. и др. 1973 г.

Гидравлический расчет котлов осуществляется в соответствии с нормативным методом "Гидравлический расчет котельных агрегатов." Балдина О.М. и др. 1978 г.

Аэродинамический расчет котлов осуществляется в соответствии с нормативным методом "Аэродинамический расчет котельных агрегатов." Мочан С. И.

Устройство водогрейных котлов КВ

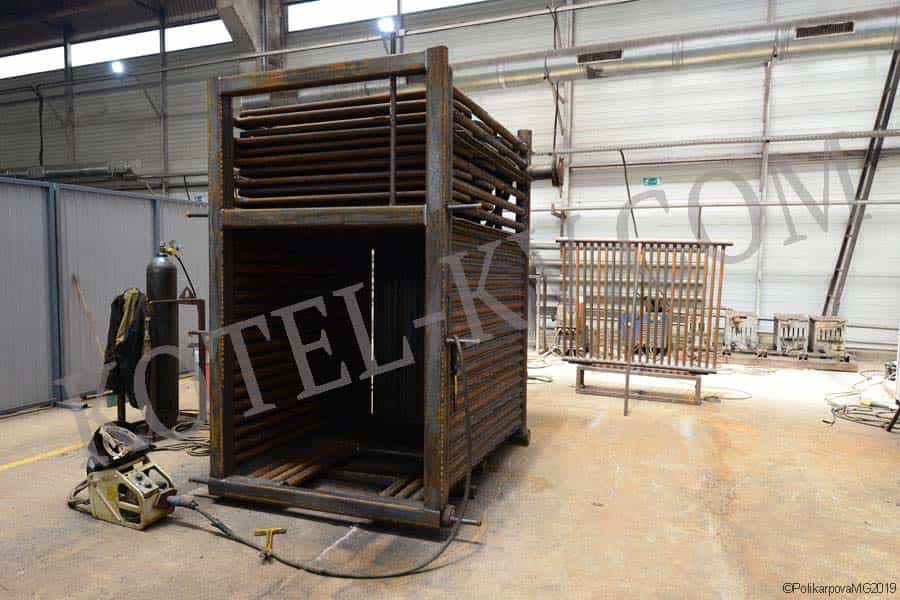

Водогрейные котлы мощностью до 4,0 МВТ выполняются стальными гладкотрубными горизонтальной компоновки. Котел представляет собой цельный блок состоящий из двух частей топочной и конвективной. Топочная часть - состоит из стальных панелей: боковых, потолочной, фронтовой и задней. В топочной части котла на топке происходит процесс горения топлива, излучаемое тепло, с помощью конвективного и радиационного теплообмена передается панелям и нагревает теплоноситель (воду). Для повышения теплопередающей способности топочных панелей они выполняются газоплотными (между труб вваривается стальная полоса). В топочной части котла температура горячих газов в зависимости от вида топлива достигает 1000-1200 °C. На выходе из топки температура уменьшается до 800 °C.

После топочной части котла горячие газы поступают в конвективный блок состоящий из конвективных секций. Конвективные секции - это панели из стояков и вваренных в них труб. В конвективном блоке температура горячих газов снижается до 180-200 °C. Для усиления теплопередачи в конвективном блоке котла трубы располагаются в шахматном порядке, и устанавливается перегородка. Газы совершают опускное и подъемное движение и выходят сверху котельного блока.

Устройство изоляции водогрейных котлов должно обеспечивать отсутствие присосов наружного воздуха в котельный блок и температуру обшивки котла не более 50 °C. Для этого выполняют изоляцию трубной системы минеральными плитами ПТЭ и устанавливают декоративную обшивку из стальных листов, устанавливаемую на каркас.

Очистка конвективных панелей котла от сажи и золовых отложений осуществляется через люки в изоляционной обшивке котла. При правильной эксплуатации котельной установки, грамотной настройке тяги и дутья, следовании рекомендациям завода изготовителя, золовые и сажистые отложения на панелях котла не образуются.

Устройство гидравлической системы водогрейного котла

Гидравлическая схема водогрейного котла должна обеспечивать нагрев теплоносителя (воды) на 25 °C. Расчетный диапазон температуры воды в котле 115-90 °C, либо 95-70 °C.

Кроме того, гидравлическая схема должна обеспечивать скорости движения воды минимилизирующие накипеобразование и исключающие образование застойных зон. Для этого в коллекторах котла устанавливаются перегородки, направляющие движение воды в котле, и обеспечивающие необходимую скорость. В различных моделях водогрейных котлов КВ вход и выход воды возможен в коллекторе топочной камеры, верхние или нижние коллектора конвективных панелей, при этом расположение входа-выхода не влияет на температурный напор и легко меняется в зависимости от техзадания заказчика, в соответствии с схемой его котельной.

Для удаления образующегося в процессе эксплуатации в трубной части котла шлама в нижних коллекторах предусмотрены дренажи. Для удаления воздуха в верхних коллекторах устанавливаются воздушники.

Для обеспечения безопасных условий эксплуатации и расчетных режимов работы водогрейные котлы оснащаются предохранительной и запорно-регулирующей арматурой, контрольно-измерительными приборами и приборами безопасности. Запорная арматура служит для отвода воды из котла в тепловую сеть, подвода обратной воды в водогрейный котел, слива воды из котла, для периодической продувки и удаления шлама. Контрольно-измерительные приборы, термометры и манометры обеспечивают измерение давления и температуры на входе и выходе воды из водогрейных котлов.

Устройство твердотопливных водогрейных котлов КВ

В зависимости от мощности котла твердотопливные котлы могут быть с ручными и механическими топками:

  • топкой ОУР
  • колосниковой топкой
  • топкой с поворотными колосникам РПК
  • топкой ЗП РПК с забрасывателем ЗП и поворотными колосниками
  • топкой ТШПМ
  • топкой ТЛПХ
  • топкой ТЛЗМ

Устройство газовых и жидкотопливных водогрейных котлов

Газовые и жидкотопливные водогрейные котлы КВа могут работать с различными видами горелочных устройств импортного и отечественного производства, для этого на фронтальной плите изготавливаются отверстия и крепления под подобранную горелку.
