Топки для котлов

Топки для котлов. Описание, виды, конструкции, фото, чертежи

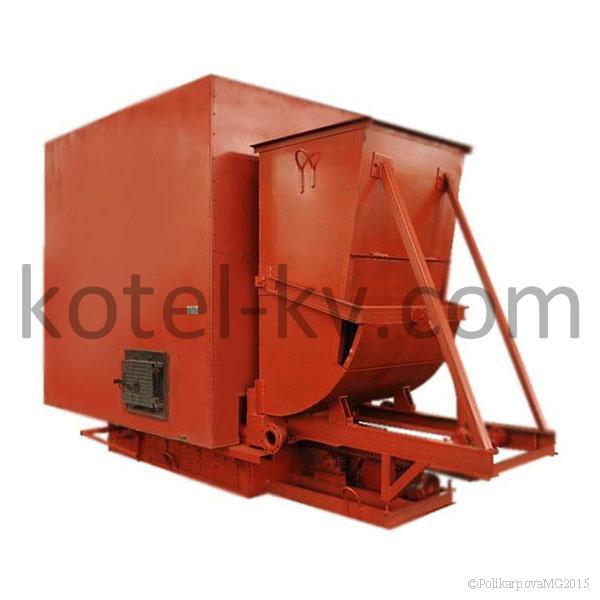

Топки котлов - это устройства, предназначенные для сжигания твердого топлива с целью получения высоконагретых газов, для последующей передачи тепла поверхностям нагрева котлов и нагрева воды либо получения пара.

Топки устанавливаются под паровыми и водогрейными котлами и включают в себя колосниковую решетку, бункер топлива.

Топки котлов могут быть как отдельным устройством, так и входить в конструкцию котла.

Топка как отдельное устройство обычно устанавливается с механизированными котлами мощностью более 1 МВт. В котлах менее 1 МВт топка обычно представляет собой топочныю нижнюю панель котельного блока, либо неподвижные колосники.

Классификация топок для котлов

  • Ручные топки для котлов

Ручные топки для котлов бывают двух видов, колосниковые и с радиальной воздухораспределительной решеткой (топка ОУР). В таких топках заброс топлива и удаление шлака из топки котла производится через топочную дверцу вручную кочегаром. Основное преимущество таких топок это дешевизна и простота эксплуатации.

  • Полумеханические топки для котлов

Топки котлов РПК и ЗП РПК с поворотными колосниками. Топливо сгорает на слоевой неподвижной решетке, сброс прогоревших золы и шлака осуществляется при повороте опрокидывающихся колосников. В топках ЗП РПК осуществляется механический заброс топлива на колосниковую решетку.

  • Механические топки для котлов

К механическим топок котлов относятся топки с шурующей планкой ТШПМ, с леточным движущимся колосниковым полотном ТЛПХ, ТЛЗМ и цепной колосниковой решеткой ТЧЗМ. Механические топки котлов облегчают труд кочегара.

Топки для котлов ТШПМ - топки механические с шурующей плакой, устанавливаются с водогрейными котлами мощностью от 0,8 до 3 МВт, представляют собой неподвижную колосниковую решетку на которую из бункера подается топливо, шурующая планка перемещает горящий уголь по колосниковой решетке, производит шурование слоя и сброс прогоревших частичек золы и шлака в канал шлакоудаления.

Топки для котлов ТЛЗМ - топки с ленточным колосниковым полотном заднего хода и механическим забрасывателем ЗП, устанавливаются с паровыми и водогрейными котлами мощностью от 3 до 6 МВт. Топливо подается на колосниковое полотно забрасывателем ЗП, полотно движется, образующиеся зола и шлак сбрасываются в канал золошлакоудаления при повороте полотна через ведомый вал.

Топки для котлов ТЛПХ - топки с ленточным колосниковым полотном прямого хода, устанавливаются с паровыми и водогрейными котлами мощностью от 1,5 до 4 МВт. Топливо подается на колосниковое полотно самотеком из угольного ящика топки, полотно движется, образующиеся зола и шлак сбрасываются в канал золошлакоудаления при повороте полотна через ведомый вал.

Топки для котлов ТЧЗМ - топки с цепной колосниковой решеткой и механическим забрасывателем ЗП, устанавливаются с паровыми и водогрейными котлами мощностью от 10 до 35 МВт. Топливо подается на цепную решетку забрасывателем ЗП, полотно движется, образующиеся зола и шлак сбрасываются в канал золошлакоудаления при повороте полотна через ведомый вал.
