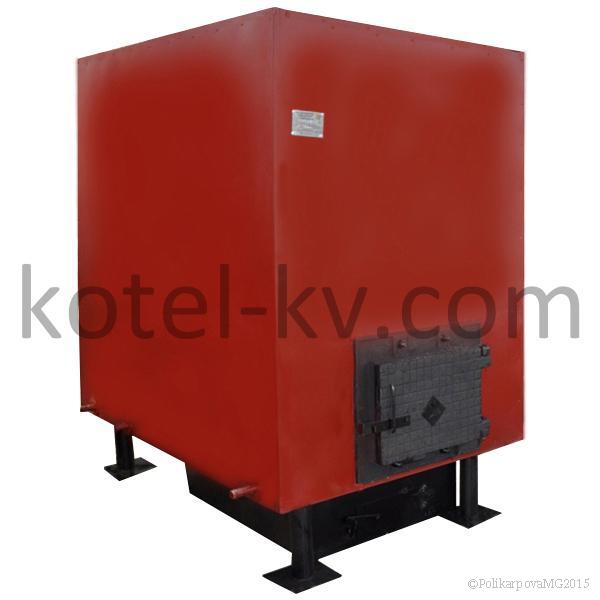

Котлы водогрейные КВа

Котлы водогрейные КВа

Котлы водогрейные КВа описание

  • Мощность от 0,4 до 4,0 МВт;
  • Температура нагрева воды до 115 °С;
  • Давление воды 0,6 (6,0) МПа (кгс/см);
  • Топливо газ, дизель, мазут;
  • Горелки UNIGAS, Oilon.

Котлы водогрейные КВа. Принцип работы

Котлы водогрейные КВа работают с импортными горелочными устройствами, которые подают в топочную камеру топливо, где происходит сжигание топлива и нагрев теплоносителя. Блочная горелка осуществляет сжигание топлива, изменяет режим горения, обеспечивает поддержание в контуре котла температуру воды до 115 °С. Диапазон температуры воды в контуре котла задается на пульте управления. При достижении крайних значений автоматически осуществляется включение и выключение горелки. Этот режим обеспечивает надежную и экономичную работу котла.

Горячие дымовые газы, после топки котла проходят конвективные пакеты, охлаждаются и удаляются через дымовую трубу, при этом дымосос не нужен. Принудительная циркуляция воды обеспечивается сетевым насосом. Подпитка сетевой воды производится подпиточным насосом.

Котлы водогрейные КВа. Устройство

Котлы водогрейные КВа газовые и жидкотопливные состоят из трубной системы, представляющей собой сварную газоплотную конструкцию, состоящую из топочной камеры и двухходовой конвективного блока, опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. В заднем экране топки установлен взрывной клапан, предохраняющий конструкцию котла от разрушения при возникновении избыточного давления в топке.
Водогрейные котлы водогрейные КВа устанавливаются на опорную раму из швеллера с опорами. Во фронтовой части топочной камеры котла предусмотрено отверстие для установки и крепления горелки. Фронтовая плита закреплена на котле при помощи шарниров и выполняет функцию люка, что позволяет осуществлять доступ в топочную камеру котла для осмотра и ремонтных работ без разбора фронтовой обшивки и изоляции.


Котлы водогрейные КВа. Технические характеристики

Наименование параметра КВа 0,4 КВа 0,5 КВа 0,6 КВа 0,8 КВа 1,0 КВа 1,1 КВа 1,5

Теплопроизводительность, МВт (Гкал/ч) 0,4 (0,34) 0,5 (0,43) 0,6 (0,5) 0,8 (0,7) 1,0 (0,86) 1,1 (0,95) 1,5 (1,3)

КПД котла, не менее, % 91 91 91 91 91 91 91,5

Температура уходящих газов, не более, °С 220

Диапозон рабочего регулирования, % 40-100 40-100

Расход воды, м3/ч 14 17 21 28 35 38 52

Рабочее давление воды, МПа (кгс/см)2 0,3-0,6 (3-6)

Гидравлическое сопротивление котла, не более, МПа (кгс/см)2 0,07 (0,7) 0,1 (1,0)

Температура воды, °С 70-95 (90-115)

Глубина топочной камеры, мм 1710 1710 1910 1910 2390 2390 2170

Эквивалентный диаметр, мм 700 770 1165 1390 1390 139 1730

Длина, мм 2500 2800 2800 2850 3400 3400 3000

Ширина, мм 1200 1300 1400 1800 1800 1800 2200

Высота, мм 1900 1800 1900 1950 1950 1950 2800

Наименование параметра КВа 1,6 КВа 2,0 КВа 2,2 КВа 2,5 КВа 3,0 КВа 3,5 КВа 4,0

Теплопроизводительность, МВт (Гкал/ч) 1,6 (1,4) 2,0 (1,7) 2,2 (1,9) 2,5 (2,15) 3,0 (2,6) 3,5 (3,0) 4,0 (3,44)

КПД котла, не менее, % 91,5 91,5 91,5 91,5 91,5 91,5 92

Температура уходящих газов, не более, °С 220

Диапозон рабочего регулирования, % 40-100

Расход воды, м/3ч 52 68 75 86 104 120 104

Рабочее давление воды, МПа (кгс/см)2 0,3-0,6 (3-6)

Гидравлическое сопротивление котла, не более, МПа (кгс/см)2 0,1 (1,0 0,15 (1,5)

Температура воды, °С 70-95 (90-115)

Глубина топочной камеры, мм 2170 3530 3530 3530 3760 3765 4200

Эквивалентный диаметр, мм 1800 1730 1700 1730 1650 1650 1650

Длина, мм 3200 4600 4450 4600 4900 5000 5500

Ширина, мм 2200 2200 2060 2200 2300 2300 2300

Высота, мм 2800 2700 2645 2800 2950 2950 3300
