Котлы с ЗП

Водогрейные котлы с топками РПК и забрасывателями ЗП. Описание, чертежи, фото.

Водогрейные котлы с ЗП забрасывателем применяются в отопительных производственных котельных с механическими транспортерами топливоподачи и шлакозолоудаления. Мощность водогрейных котлов с забрасывателями ЗП может быть от 1,5 МВт до 4,0 МВт, сжигаемое топливо - каменный и бурый уголь.

Устройство котлов с ЗП забрасывателями

Котел с поворотными колосниками состоит из котельного блока и полумеханической топки РПК. Котельный блок выполняется из стальных труб двухблочным - топочная часть и конвективные панели. На фронте котла монтируется фронтальная плита, к которой крепится забрасыватель ЗП 400, либо ЗП 600, также могут применяться пневмомеханические забрасыватели типа ПМЗ. Топливо подается в бункер перед забрасывателем транспортером топливоподачи, либо установки СКИП. Топка с поворотными колосниками устанавливается под котельным блоком и состоит из колосниковой решетки, зольного бункера под ней и поворотного короба под конвективной частью котла. При повороте колосников, зола и шлак, образующиеся в процессе сжигания топлива сбрасываются в канал и транспортируются из котельной конвейером шлакоудаления.

Механический забрасыватель котла ЗП представляет собой механизм, включающий в себя, забрасывающее устройство, питатель и вариатор, регулирующий производительность питателя. В случае сжигания наряду с углем различных производственных отходов применяются два питателя, приспособленных каждый к своему топливу и подающих его в общую течку, идущую к забрасывающему устройству.

Топка РПК котла с поворотными колосниками представляет собой слоевую топку выполненную из неподвижных плитчатых колосников и ряда поворотных колосников, устанавливаемых на валу, приводимых в движение вручную рычагом. Через фронтальную загрузочную дверцу уголь подается на ряд колосников, по мере прогорания образующиеся зола и шлак, сдвигаются вручную на ряд поворотных колосников и сбрасываются в канал шлакозолоудаления. Ряд поворотных колосников в котле может быть выполнен, либо в передней, либо в задней части топки, либо в ее середине, в зависимости от расположения канала шлакоудаления в котельной.

В больших котлах мощностью 4 МВт возможно выполнение всей колосниковой решетки из поворотных колосников. В таком случае подвод воздуха осуществляется позонно, и требуется специальное устройство зольного короба и канала шлакоудаления.

Водогрейные котлы с поворотными колосниками. Конструкция

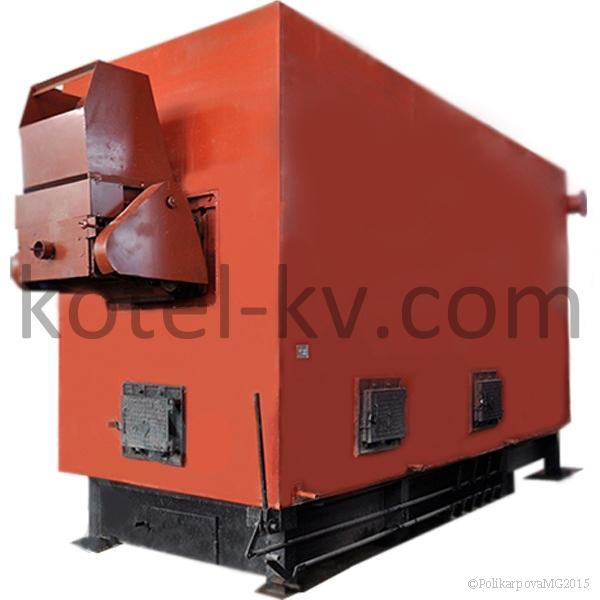

Стальные твердотопливные котлы КВ изготавливаются из стальных труб и листового проката, готовыми блоками: котельный блок и топочное устройство. Котельный блок имеет П- образную компоновку, топочная камера и конвективные панели. На трубную систему крепится каркас на котором закрепляются теплоизоляционные материалы, и сверху обшиваемый листовой сталью. Сверху конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Подвод и отвод воды в котел выполняется снизу котельного блока, выход газов сверху котла. Котельный блок устанавливается на полумеханическую топку с поворотными. На фронтальной панели топочной камеры устанавливается чугунная фронтальная плита для крепления забрасывателя ЗП и сам забрасыватель.

Монтаж угольного котла КВ с поворотными колосниками заключается в следующем: топка устанавливается на ровную бетонную поверхность и закрепляется анкерными болтами, на нее устанавливается котельный блок. К котлу крепится забрасыватель ЗП. Подводится трубопровод сетевой воды и монтируется газоход.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.

Котлы с поворотными колосниками работают с уравновешенной тягой, обеспечиваемой вентилятором дымососом.

Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Водогрейный котлы с ЗП РПК. Технические характеристики

Наименование КВм 1,5 КВм 1,6 КВм 2,0 КВм 2,2 КВм 2,5 КВм 3,0 КВм 3,5 КВм 4,0
Мощность водогрейного котла, МВт (Гкал/ч) 1,5 (1,29) 1,6 (1,4) 2,0 (1,72) 2,2 (1,9) 2,5 (2,15) 3,0 (2,6) 3,5 (3,01) 4,0 (3,44)
Отапливаемая площадь при высоте потолка 3 м, м² 14000 16000 17200 19000 21500 26000 35000 40000
Топливо Кузнецкий Д/Харанорский Б1
Низшая теплота сгорания, ккал/ч 5230/2720
КПД котла, не менее, % 83/78 82/77 82/77 80/73 83/78 85/79 85/79 85/79
Расход топлива, кг/ч 323/660 373/764 373/764 431/953 495/1013 585/1210 585/1210 585/1210
Расход условного топлива, кг/ч 188 278 278 300 370 548 600 600
Температура уходящих газов, °C Не более 200
Расход рабочей среды, м³/ч 60 64 64 70 86 104 138 138
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 2,5-6 3 3-6 3-6 3-6 3-6 5,14 5,14
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) не более 0,07 (0,7)
Аэродинамическое сопротивление, Па (мм. вод. ст.), не более 440 440 300 500 400 600 300 300
Площадь зеркала горения, м² 2,2 2,22 2,22 2,22 2,8 3,9 6,0 6,0
Габаритные размеры котельного блока с топкой, не более
Длина, мм 3630 3675 3680 4500 4500 4300 6755 6800
Ширина, мм 2105 1770 1770 2100 2100 2000 2365 2400
Высота, мм 2340 3100 3100 3100 3100 2900 3620 3620
