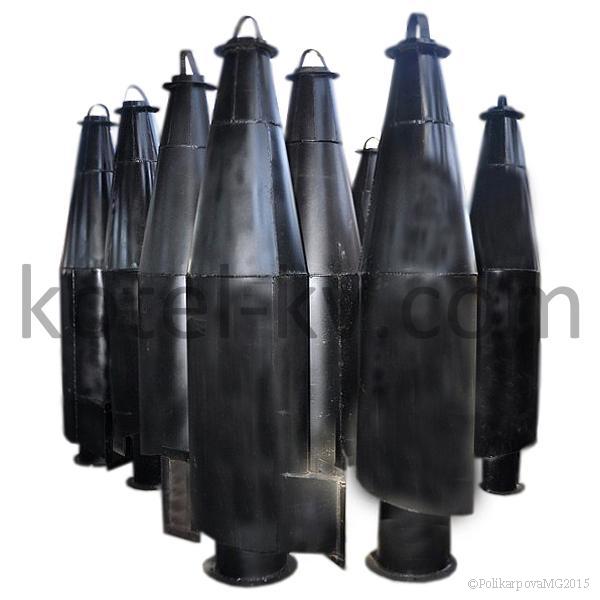

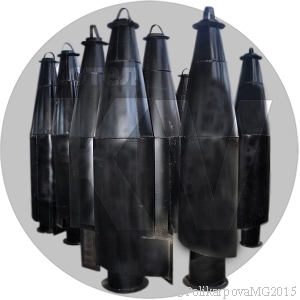

Циклоны СДК-ЦН-33

Циклоны СДК-ЦН-33

Циклон СДК-ЦН-33 - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц. Принцип очистки циклона СДК-ЦН-33 - инерционный (с использованием центробежной силы), а также гравитационный. Циклоны составляют наиболее массовую группу среди всех видов пылеулавливающей аппаратуры и применяются во всех отраслях промышленности.

Циклоны СДК-ЦН-33. Технические характеристики

К основным характеристикам циклонов относятся:

  • эффективность (степень) очистки воздуха от пыли, которую также иногда называют коэффициентом полезного действия циклона, или коэффициентом (степенью) очистки, %;
  • гидравлическое сопротивление;
  • стоимость очистки;
  • производительность циклона по очищаемому газу и энергоемкость, определяемую величиной затрат энергии на очистку 1000 м3 газа.

При оценке эффективности работы циклонов СДК-ЦН-33 принимают во внимание:

  • общую эффективность обеспыливания, или количество пыли, задержанной в пылеуловителе, по отношению к количеству пыли, содержащейся в обеспыливаемом газе;
  • фракционную эффективность, определяющую полноту улавливания частиц определенных размеров; ее выражают процентом отделенных в циклоне частиц пыли определенных размеров;
  • остаточное содержание пыли в газе при выходе его из циклона;
  • распределение остатка пыли в газе по размеру частиц или скорости витания. Кроме того, существенным фактором для оценки эффективности циклонов СДК-ЦН-33 является расход потребляемой энергии, а при подборе того или иного типа циклона - частота распределения дисперсности фракций.

Работа циклона СДК-ЦН-33

Принципиально циклон СДК-ЦН-33 работает по следующей схеме. Обеспыливаемый газ поступает в образующую кольцевое пространство циклона - цилиндрическую часть, где движется по спирали с возрастающей скоростью от периферии к центру, спускается по наружной спирали, затем поднимается по внутреннюю спирали и выходит через выхлопную трубу. Под действием центробежной силы частицы пыли отбрасываются к стенке циклона и вместе с частью газа попадают в бункер. Часть освободившегося от пыли газа возвращается из бункера в циклон через центр пылеотводящего отверстия, давая начало внутреннему вихрю.

Отделение частиц от попавшего в бункер газа происходит при перемене направления их движения на 180° под действием сил инерции. По мере движения данной части газа в сторону выхлопной трубы к ним присоединяются порции газа, не попавшего в бункер. Это не вызывает существенного увеличения выноса пыли в трубу, так как распределенное на довольно большом отрезке длины циклоны перетекание газа происходит со скоростью, недостаточной для противодействия движению частиц к периферии аппарата. Значительно большее влияние на полноту пылеулавливания оказывает движение газа в области пылеотводящего отверстия. Поэтому частицы чрезвычайно чувствительны к подсосам газа через бункер из-за увеличения объема потока, движущегося навстречу улавливаемой пыли. Отсюда видна важная роль бункера при осаждении частиц пыли в циклоне СДК-ЦН-33; использование таких аппаратов без бункеров или с бункерами уменьшенных размеров приводит к снижению эффективности пылеулавливания.

Конструкция циклона СДК-ЦН-33

Конструкции циклонов СДК-ЦН-33 весьма разнообразны. Циклон различается по способу подвода газа, который может быть спиральным, тангенциальным, или обычным, винтообразным и осевым; циклон с осевым (розеточным) подводом газа работает как с возвратом газа в верхней часть аппарата, так и без него. Аппарат последнего типа (так называемый прямоточный циклон) отличается низким гидравлическим сопротивлением и меньшей по сравнению с циклонами иных типов эффективностью пылеулавливания. Простота конструкции прямоточных циклонов облегчает нанесение на них футеровки, что позволяет применять эти аппараты для осаждения крупных абразивных частиц пыли.

В промышленной практике циклоны принято разделять на высокоэффективные и высокопроизводительные. Высокоэффективный циклон требует больших затрат на очистку газа; высокопроизводительный циклон имеет небольшое гидравлическое сопротивление, но хуже улавливает мелкие частицы. Широкое применение находят цилиндрические и конические циклоны НИИО-газ. Цилиндрические аппараты отличаются удлиненной цилиндрической частью и винтовым подводом газа. Конические аппараты имеют длинную коническую часть, спиральный входной патрубок и малое отношение диаметров выхлопной трубы и корпуса (0,34 или 0,22). Цилиндрические аппараты относятся к высокопроизводительным циклонам с диаметром не более 2 м, конические - к высокоэффективным с диаметром до 3 м.

Благодаря невысокой стоимости, простоте устройства и обслуживания, сравнительно небольшому гидравлическому сопротивлению и высокой производительности циклоны являются наиболее распространенным типом сухих механических пылеуловителей.

Преимущества циклона СДК-ЦН-33

  1. отсутствие движущихся частей в аппарате;
  2. надежное функционирование при температурах газов вплоть до 500 °С без каких-либо конструктивных изменений (если предусматривается применение более высоких температур, то аппараты можно изготовлять из специальных материалов);
  3. возможность улавливания абразивных материалов при защите внутренних поверхностей циклонов специальными покрытиями;
  4. пыль улавливается в сухом виде;
  5. гидравлическое сопротивление аппаратов почти постоянно;
  6. циклоны успешно работают при высоких давлениях газов;
  7. циклоны весьма просты в изготовлении;
  8. рост запыленности газов не приводит к снижению фракционной эффективности очистки.

Правильно спроектированный циклон СДК-ЦН-33 может эксплуатироваться надежно в течение многих лет. Вместе с тем необходимо иметь в виду, что гидравлическое сопротивление высокоэффективного циклона достигает 1250-1500 Па и частицы размером менее 5 мкм улавливаются таким циклоном плохо.
