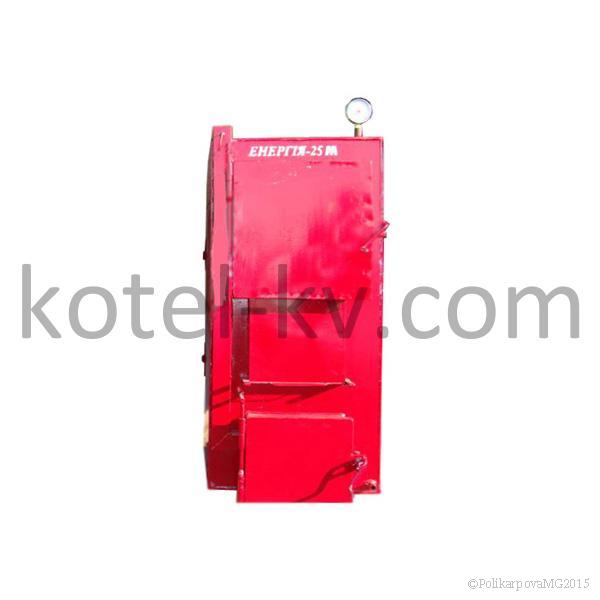

Котлы Энергия

Описание конструкции, устройства и принципа работы чугунных котлов Энергия.

Водогрейные котлы Энергия относятся к чугунным секционным котлам шатрового типа с ручной топкой в нижней части. Они предназначены для теплоснабжения жилых, общественных и производственных зданий, а также объектов сельскохозяйственного назначения: ферм, теплиц.

Основные характеристики

Существует три основных модификации: Энергия-3, Энергия-3М и Энергия-6. Котлы "Энергия-6" отличаются большим количеством секций, большей производительностью, но при этом меньшими габаритами.

Коэффициент полезного действия котлов Энергия составляет не менее 70%. Температура воды на выходе поддерживается от 95 до 115 °С.

Топливо

Котлы Энергия работают на грохоченном и рядовом каменном угле. Возможно их использование для работы на газовом топливе при условии модификации фронтовых плит и установки газовых горелок. Тепловое напряжение поверхности нагрева при этом должно быть снижено во избежание разрыва секций.

Устройство котла

Поверхность нагрева котлов состоит либо из одинаковых секций, либо из внешних и внутренних секций в зависимости от модификации. Так, котлы Энергия-3 могут иметь от 18 до 34 секций, а Энергия-6 - от 20 до 36.

В комплект пакета секций входят только средние или средние и 4 крайние секции. Секции собираются в два пакета с помощью ниппелей, скоб, патрубков и стяжных болтов. Пакеты устанавливаются на стенки топки, которые выполнены из огнеупорного кирпича.

К каркасу секций крепится конструкция фронтовой плиты. Она состоит из загрузочной дверки, кожуха и двух блоков зольниковых дверок. Фронт загрузочной дверки оборудован поворотной плитой, с помощью которой открывается проем для удаления шлака.

Задние верхние патрубки закрыты глухими фланцами, передние нижние патрубки - фланцами с отверстиями для спуска воды. К передним верхним патрубкам крепится тройник с устройством для установки термометра и манометра. По обеим сторонам котла выполнены газоходы с установленными в них шиберами для регулирования тяги. В задней стенке имеется отверстие для дополнительной подачи воздуха в топку. Боковые стенки, передняя, задняя и верхняя части пакетов котла снаружи обмурованы кирпичом.

Принцип работы

Вода к котлу подводится через нижний тройник. Отсюда она подается в секции как правого, так и левого пакетов. В них вода нагревается газами топки и через верхний тройник поступает в отопительную систему.

Котлы Энергия работают на ручной колосниковой топке с откидной шуровочной плитой. Топка оборудована колосниками, которые опираются на колосниковую балку, вмурованную в стенки котла. Колосники изготавливаются из чугуна, иногда с разнообразными присадками типа кремния, хрома и алюминия. Со стороны поступления воздуха колосники имеют ребра высотой 100 мм. Для удобства колосники собираются в решетку. Колосниковая решетка служит для поддержания горящего топлива, удаления золы и шлака через отверстия между колосниками и для поступления воздуха, необходимого для процесса горения. Под колосниками расположен бункер для золы или зольник. Топливо загружается в топку вручную.

Сжигание твердого топлива происходит на колосниковой решетке. Во время эксплуатации котла необходимо поддерживать определенную толщину слоя как топлива, так и шлаков в зольной камере.

Образовавшиеся в топке продукты сгорания поднимаются наверх, омывают поверхности секций обоих пакетов, нагревают их и находящуюся в них воду. Затем по газовым каналам, которые образуются ребрами секций, опускаются в боковые газоходы, а оттуда в боров.

Рабочее давление в котле должно поддерживаться не менее 0,15 МПа (1,5 кгс/см) при температуре воды 95-70 °С и 0,35 МПа (3,5 кгс/см) при температуре 115-70 °С.

Регулирование тяги осуществляется шиберами. Они управляются тросом с противовесами, которые выведены на фронтальную плиту котла.

Для предотвращения накипи необходимо проводить водоподготовку (химическую, магнитную) в соответствии с типовым проектом котельной.

Преимущества и недостатки

Котлы Энергия хотя и вытесняются стальными котлами, но достаточно распространены в коммунальном хозяйстве. Они имеют небольшие размеры, просты в эксплуатации, при необходимости могут быть переоборудованы для работы на жидком и газообразном топливе.

Но, как и во всех чугунных секционных котлах шатрового типа, в них недостаточно эффективно используются конвективные поверхности нагрева (только продольное омывание). В случае, если вы решили произвести замену вышедших из строя котлов Универсал, обратите внимание на стальные водогрейные котлы КВр. Они имеет более низкую стоимость, более экономичны и надежны в работе, имеют более высокую монтажную готовность.

Запасные части

Для котлов Энергия современными производителями выпускается широкий спектр запасных частей:

  • секции;
  • блоки зольных дверок;
  • фронт загрузочный;
  • плита;
  • шиберы;
  • балка колосниковая;
  • колосники;
  • решетка;
  • корпус;
  • тройники;
  • фланцы;
  • патрубки;
  • отводы;
  • ниппели;
  • рукоятки;
  • защелки;
  • скобы.

Их можно использовать для ремонта существующих котлов, а также для монтажа новых.
